Enunciado
PARTE 2. Ejercicio 2 [2 PUNTOS]
Elige y realiza una de estas dos opciones:
Dibuja las vistas (alzado, planta y perfil) mediante croquis y acota de manera normalizada una de las dos opciones que se plantean. Se debe tener en cuenta que la posición del espectador estará indicada mediante un punto y que cada unidad de división (las marcas) se corresponde con 10 mm.

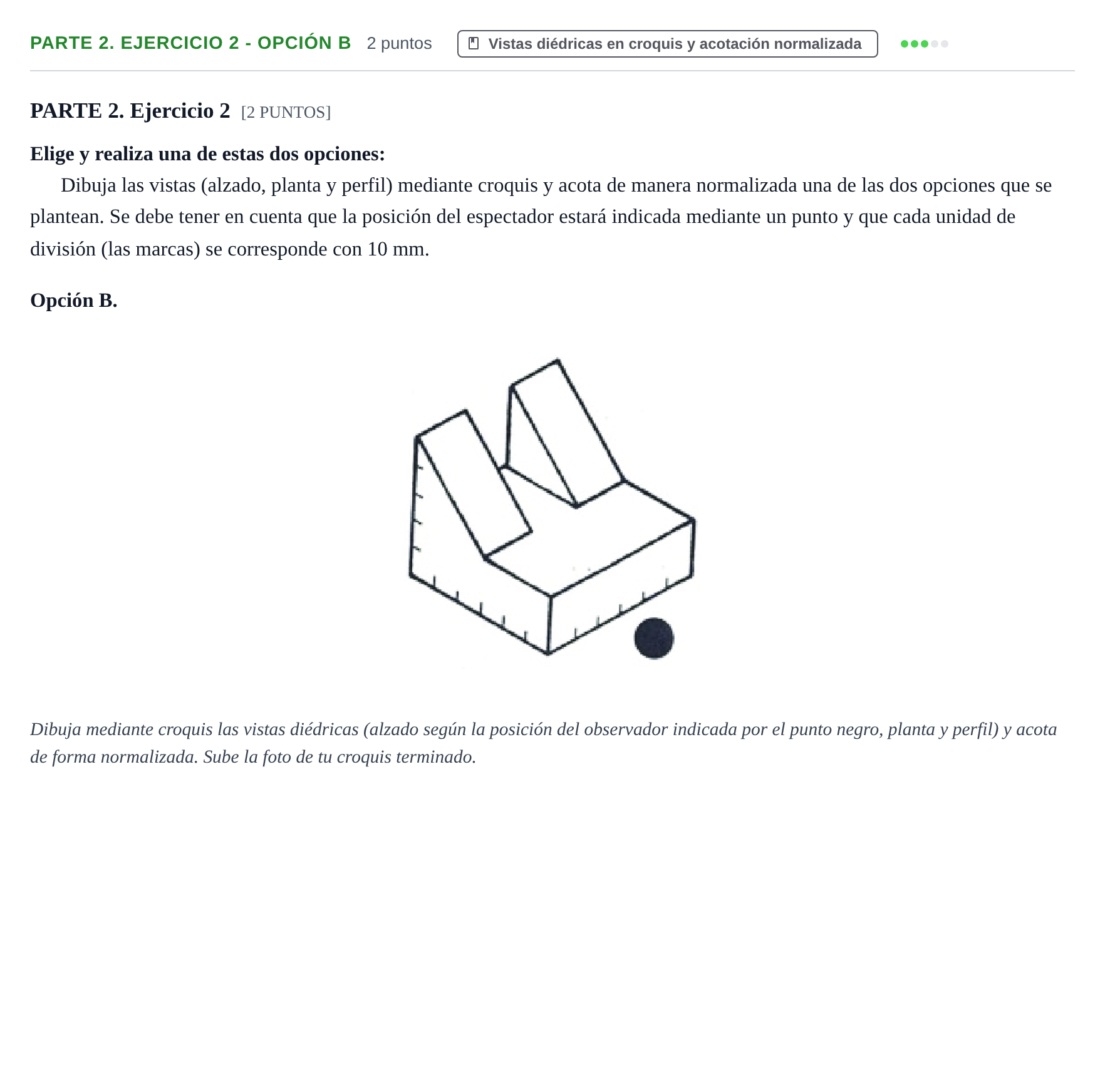

Opción B.
Dibuja mediante croquis las vistas diédricas (alzado según la posición del observador indicada por el punto negro, planta y perfil) y acota de forma normalizada. Sube la foto de tu croquis terminado.
Solución
Según los criterios oficiales de corrección
Dibuja las vistas (alzado, planta y perfil) mediante croquis y acota de manera normalizada una de las dos opciones que se plantean. Opción B.
Solución: Croquis normalizado con alzado, planta y perfil izquierdo de la pieza correspondiente a la Opción B: - Alzado (según indica el punto): muestra el escalón frontal inferior continuo y, detrás, las dos cuñas simétricas con sus respectivas inclinaciones y el hueco entre ambas. - Planta: muestra la plataforma horizontal frontal rectangular y, en la parte posterior, las proyecciones horizontales de las dos rampas inclinadas separadas por el canal central. - Perfil: silueta con forma de cuña sobre pedestal, mostrando la altura del zócalo frontal y la pendiente de las rampas posteriores. - Acotación: acotación completa según norma UNE, indicando anchura total, fondo total, altura total, anchura del peldaño delantero, anchura de las cuñas y del canal intermedio.
