Apartado 2. Pregunta 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Cantabria Extraordinaria 2026

Tema: Vistas diédricas en croquis y acotación normalizada · Del examen Extraordinaria (2026)

Enunciado

Apartado 2. Pregunta 2 [2 puntos]

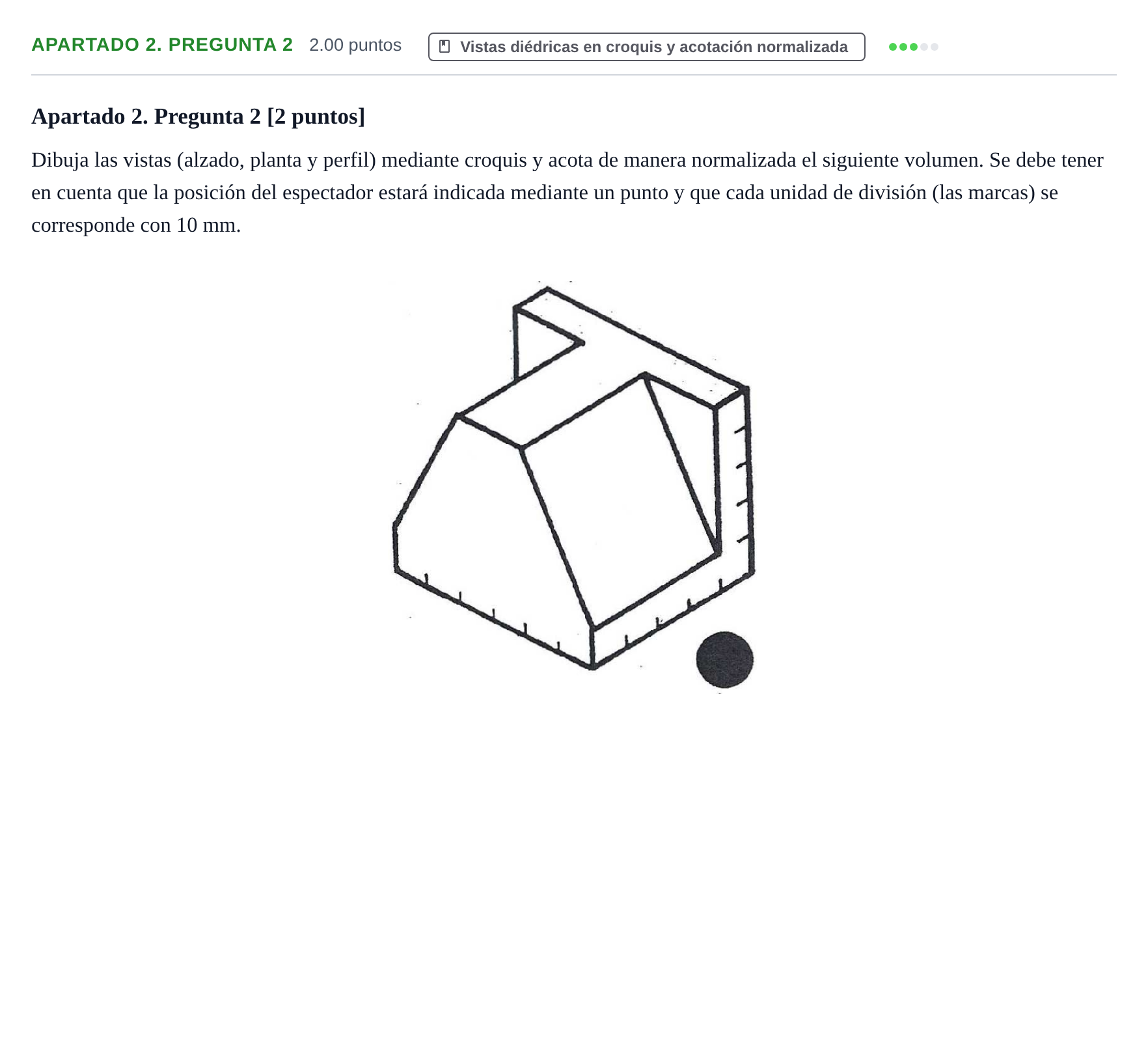

Dibuja las vistas (alzado, planta y perfil) mediante croquis y acota de manera normalizada el siguiente volumen. Se debe tener en cuenta que la posición del espectador estará indicada mediante un punto y que cada unidad de división (las marcas) se corresponde con 10 mm.

Enunciado: Apartado 2. Pregunta 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Cantabria Extraordinaria 2026

Solución

Según los criterios oficiales de corrección

Dibuja las vistas (alzado, planta y perfil) mediante croquis y acota de manera normalizada el siguiente volumen.

Solución: Croquis a mano alzada proporcional con alzado (según flecha/punto), planta y perfil izquierdo representado a la derecha (según sistema europeo). Acotación normalizada completa con líneas de cota, flechas, líneas auxiliares y cifras de cota correspondientes a las marcas de 10 mm.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
