Apartado 2 - Pregunta 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Cantabria Ordinaria 2025

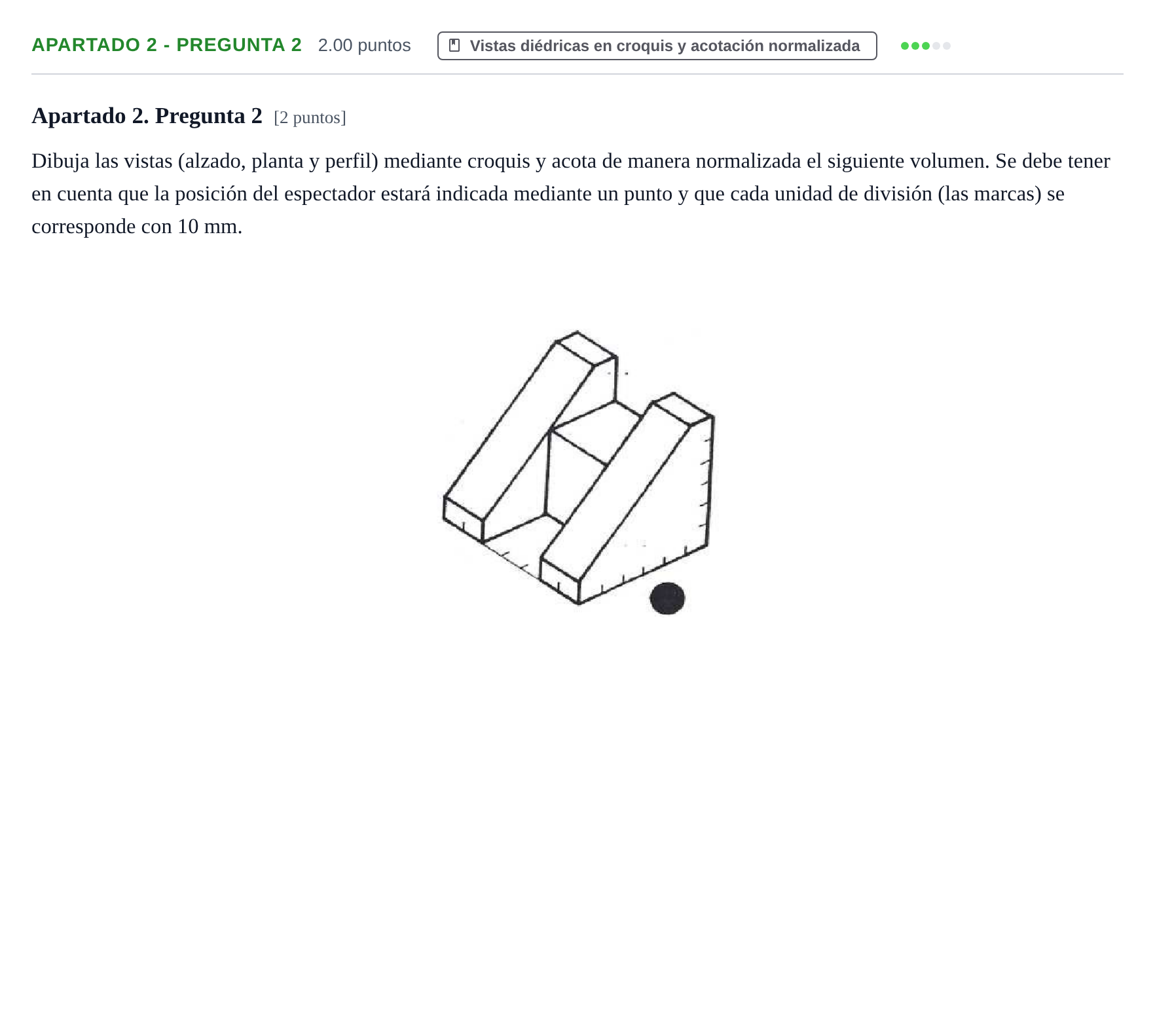

Dibuja las vistas (alzado, planta y perfil) mediante croquis y acota de manera normalizada el siguiente volumen.

Solución: Croquis de las vistas y acotación normalizada: 1. Orientación de las vistas (Sistema Europeo): - Alzado: Vista desde la dirección marcada por el punto negro (dirección perpendicular al lateral derecho de la perspectiva). Muestra un trapecio/polígono lateral de base $60\text{ mm}$, altura posterior $60\text{ mm}$, altura anterior $10\text{ mm}$ o plano inclinado, y una línea discontinua u oculta horizontal a cota $30\text{ mm}$ correspondiente al bloque central rebajado. - Planta: Situada debajo del alzado. Ancho total $40\text{ mm}$ (dividido en dos alas laterales de $10\text{ mm}$ cada una y un hueco central de $20\text{ mm}$) y profundidad total $60\text{ mm}$. - Perfil (perfil izquierdo, colocado a la derecha del alzado): Muestra el hueco central de $20\text{ mm}$ de anchura con su repisa a cota intermedia y las dos alas laterales. 2. Acotación normalizada: - Cifras de cota según las divisiones ($1\text{ división} = 10\text{ mm}$): cotas totales de ancho ($40$), profundidad ($60$) y altura ($60$), así como las cotas de posición y detalle necesarias ($10$, $20$, etc.) sin reiterar cotas superfluas.
