Apartado 2. Pregunta 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Cantabria Extraordinaria 2025

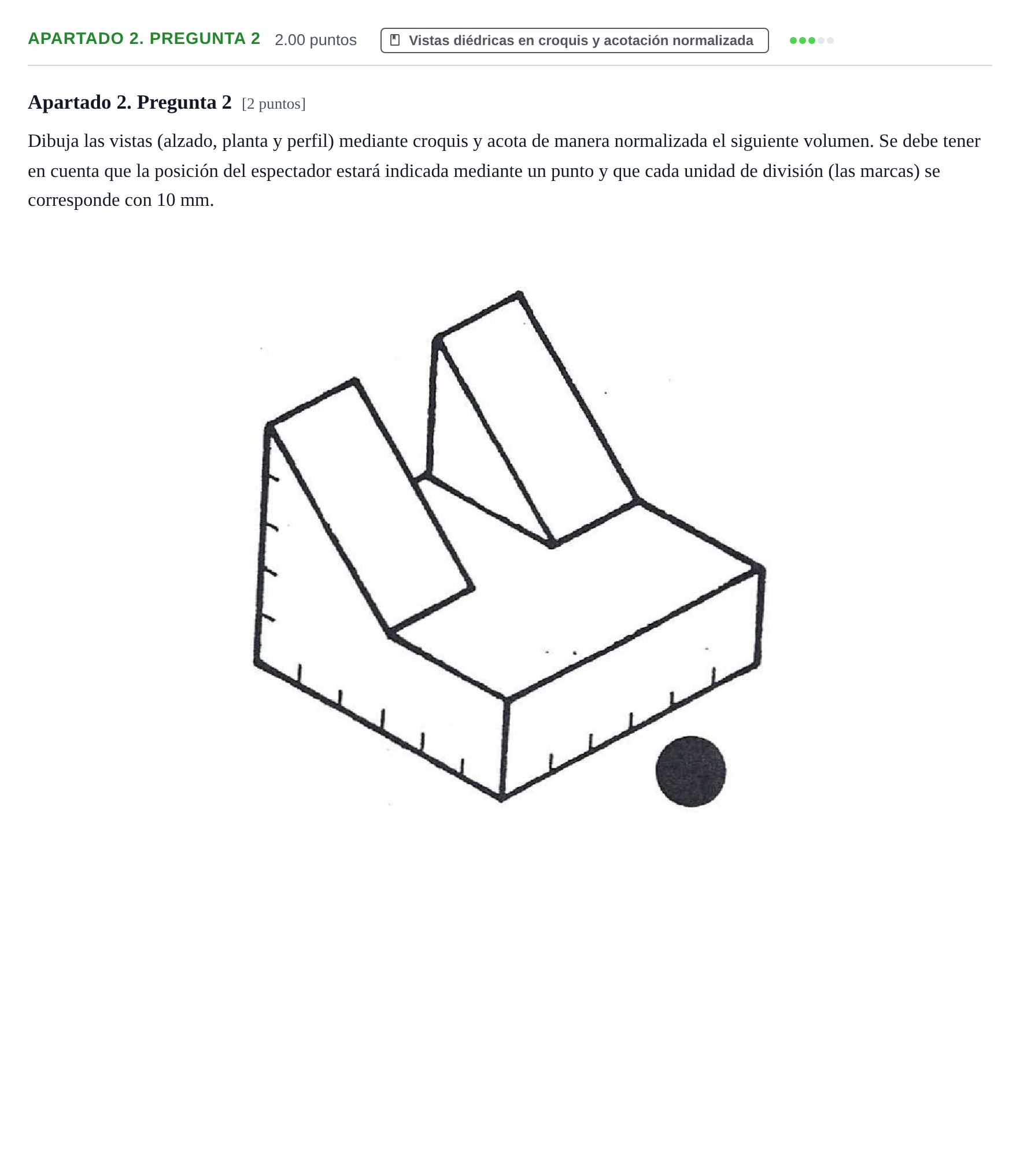

Dibuja las vistas (alzado, planta y perfil) mediante croquis y acota de manera normalizada el siguiente volumen. Se debe tener en cuenta que la posición del espectador estará indicada mediante un punto y que cada unidad de división (las marcas) se corresponde con 10 mm.

Solución: Vistas diédricas (sistema europeo): - Dimensiones generales: - Ancho (frente / alzado): $5\text{ divisiones} = 50\text{ mm}$. - Profundidad: $4\text{ divisiones} = 40\text{ mm}$ (base horizontal anterior de $20\text{ mm}$ y rampa posterior de $20\text{ mm}$). En la parte superior, cada una de las dos rampas tiene $10\text{ mm}$ de ancho, separadas por un hueco central de $30\text{ mm}$ (o $10\text{ mm}$ cada rampa con vaciado intermedio según las divisiones). - Altura total: $4\text{ divisiones} = 40\text{ mm}$; altura del zócalo/base frontal: $1\text{ división} = 10\text{ mm}$. - Alzado (vista según la posición del punto): - Rectángulo inferior de $50\text{ mm} \times 10\text{ mm}$. - Sobre él, los dos planos inclinados ascendentes hacia el fondo que se proyectan como dos rectángulos de $10\text{ mm}$ de ancho cada uno (uno a la izquierda y otro a la derecha) con altura hasta $40\text{ mm}$, quedando el espacio intermedio a nivel de la plataforma horizontal. - Planta (vista superior alineada con el alzado): - Contorno exterior de $50\text{ mm} \times 40\text{ mm}$. - Franja horizontal frontal plana de $50\text{ mm} \times 20\text{ mm}$. - Detrás, las dos rampas inclinadas de $10\text{ mm} \times 20\text{ mm}$ en los extremos y la hendidura o espacio central. - Perfil (perfil izquierdo situado a la derecha del alzado): - Forma en 'L' inclinada: base de altura $10\text{ mm}$ y longitud $40\text{ mm}$, con una pendiente posterior que sube desde $10\text{ mm}$ hasta $40\text{ mm}$ en los últimos $20\text{ mm}$. - Acotación normalizada: - Cifras de cota reales en milímetros ($10$, $20$, $30$, $40$, $50$), sin repetir cotas superfluas, con líneas auxiliares de cota, líneas de cota continuas finas, flechas normalizadas y distribución clara entre las tres vistas.
