Ejercicio Opció B - Exercici 3 · Dibujo técnico II PAU Baleares Extraordinaria 2022
Tema: Perspectiva isométrica de una pieza · Del examen Extraordinaria (2022)
Enunciado

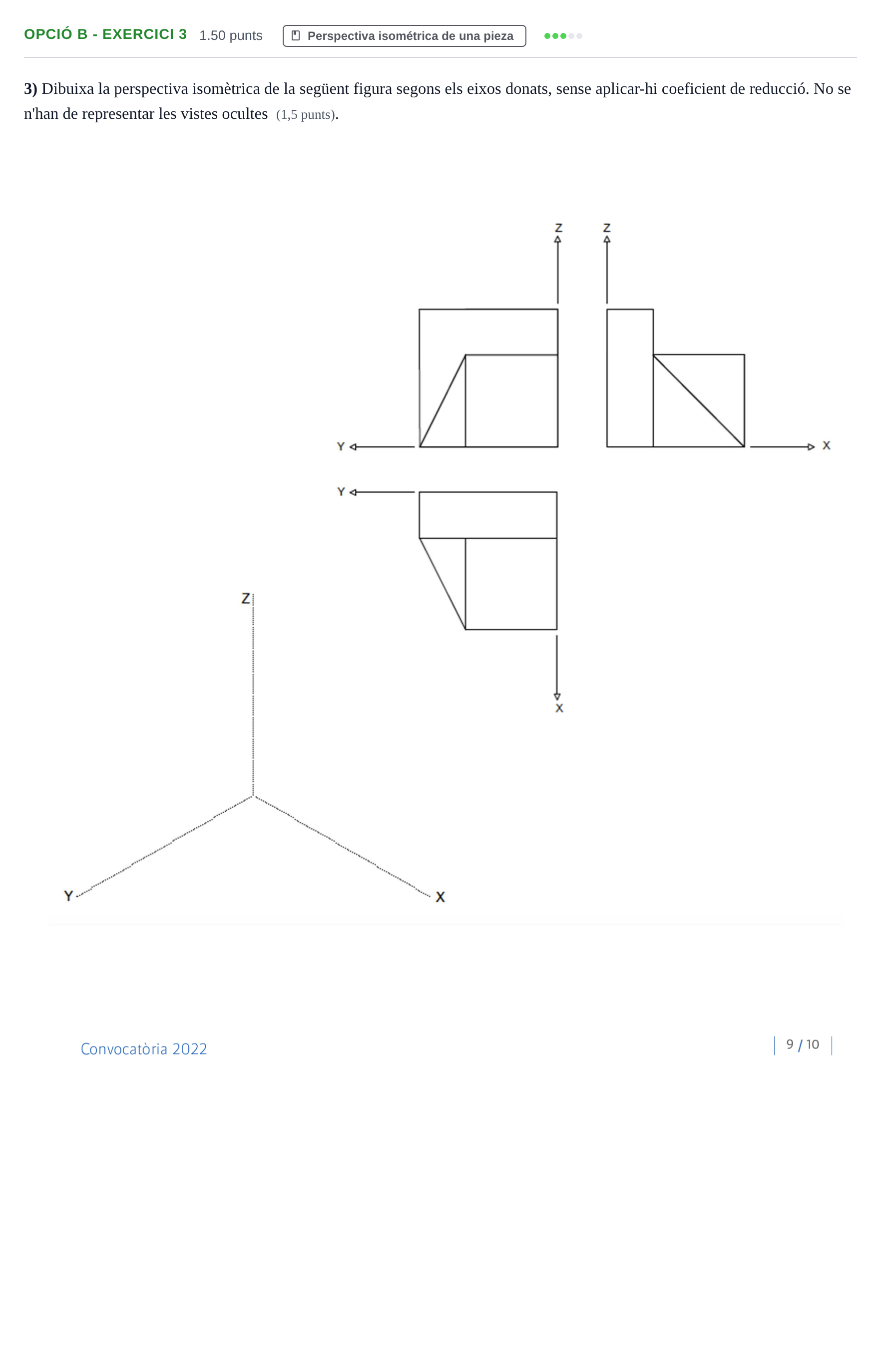

3) Dibuixa la perspectiva isomètrica de la següent figura segons els eixos donats, sense aplicar-hi coeficient de reducció. No se n'han de representar les vistes ocultes (1,5 punts).
Solución
Según los criterios oficiales de corrección
3) Dibuixa la perspectiva isomètrica de la següent figura segons els eixos donats, sense aplicar-hi coeficient de reducció. No se n'han de representar les vistes ocultes (1,5 punts).
Solución: Representació en perspectiva isomètrica de la peça, traslladant les dimensions directament sobre els eixos , i a escala 1:1 (coeficient de reducció 1). S'ha de representar el cos esglaonat superior paral·lel al pla , la plataforma frontal i la cara triangular inclinada que enllaça la cantonada superior amb la base.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
