Ejercicio Opció B - 3 · Dibujo técnico II PAU Baleares Ordinaria 2022

Tema: Perspectiva isométrica de una pieza · Del examen Ordinaria (2022)

Enunciado

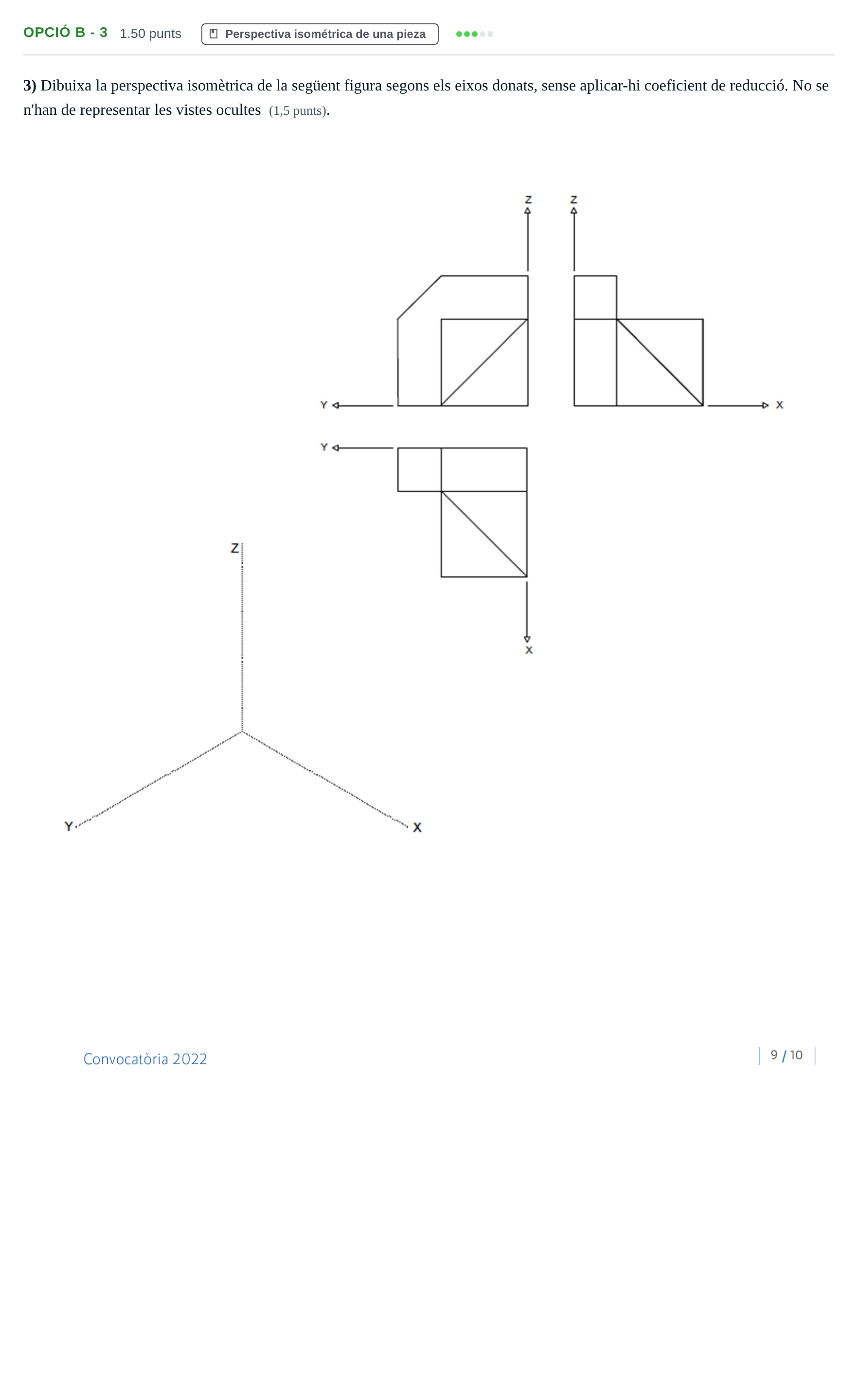

3) Dibuixa la perspectiva isomètrica de la següent figura segons els eixos donats, sense aplicar-hi coeficient de reducció. No se n'han de representar les vistes ocultes (1,5 punts).

Enunciado: Ejercicio Opció B - 3 · Dibujo técnico II PAU Baleares Ordinaria 2022

Solución

Según los criterios oficiales de corrección

3) Dibuixa la perspectiva isomètrica de la següent figura segons els eixos donats, sense aplicar-hi coeficient de reducció. No se n'han de representar les vistes ocultes (1,5 punts).

Solución: Perspectiva isomètrica de la peça sense coeficient de reducció ni línies ocultes: - Cos posterior recolzat sobre el pla YZ amb el pla inclinat (xamfrà superior esquerre) i la cara superior horitzontal. - Bloc davanter situat sobre el quadrant positiu d'X i Y amb el vèrtex inferior avançat i els plans triangulars inclinats que conformen la seva geometria polièdrica.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
