Ejercicio Opció A - 3 · Dibujo técnico II PAU Baleares Ordinaria 2021

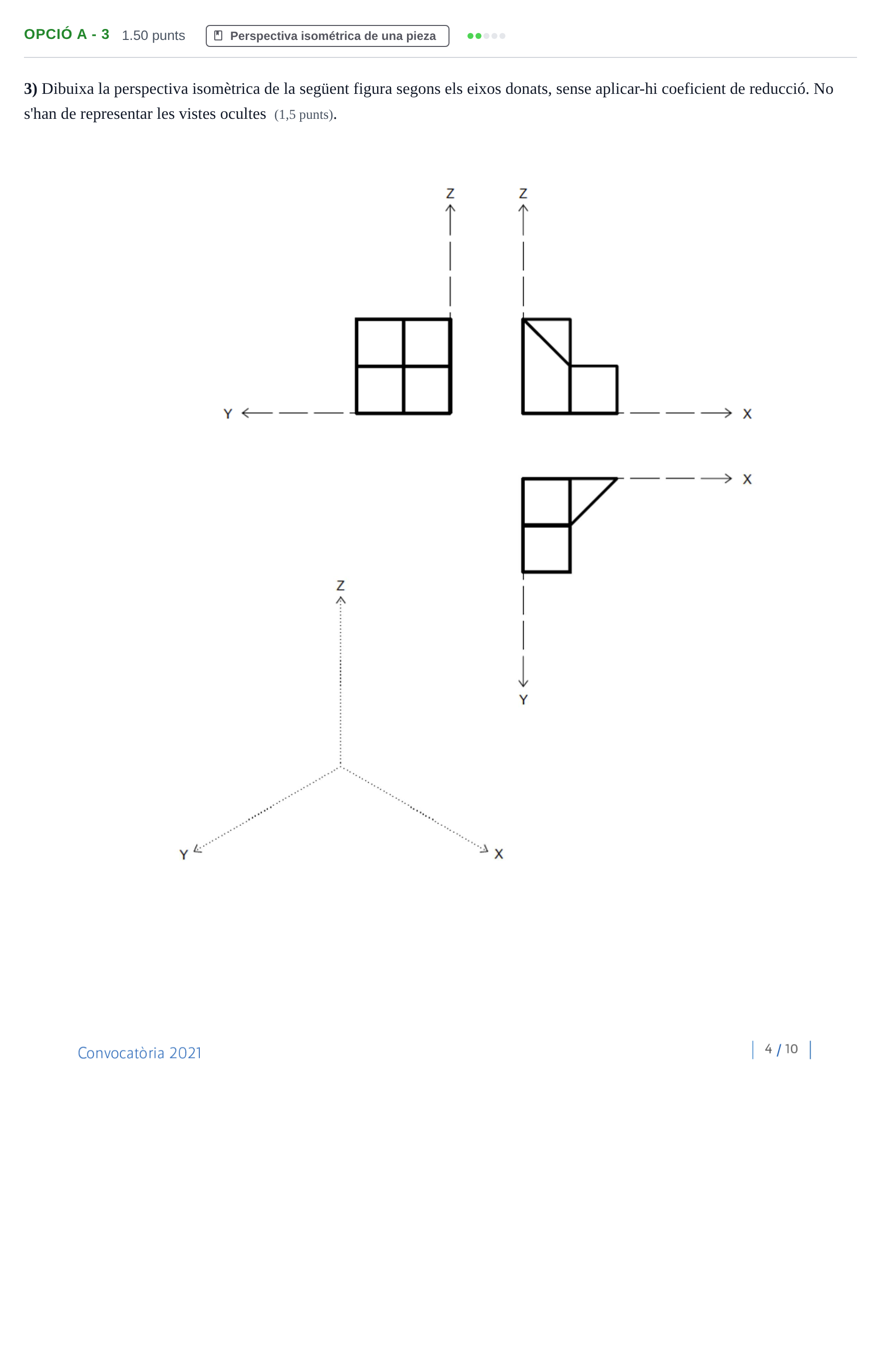

3) Dibuixa la perspectiva isomètrica de la següent figura segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes (1,5 punts).

Solución: Perspectiva isomètrica de la peça sense aplicar coeficient de reducció i sense línies ocultes: - Cos general inscrit en un cub de $2\times 2\times 2$ mòduls. - Mòdul posterior esquerre amb rampa descendent en la direcció de l'eix $X$. - Mòdul davanter dret més baix (alçària d'1 mòdul) amb tall en bisell visible en la planta. - Superfícies planes horitzontals, verticals i inclinades traçades paral·lelament als eixos isomètrics corresponents.
