Ejercicio Opció B - 3 · Dibujo técnico II PAU Baleares Extraordinaria 2021

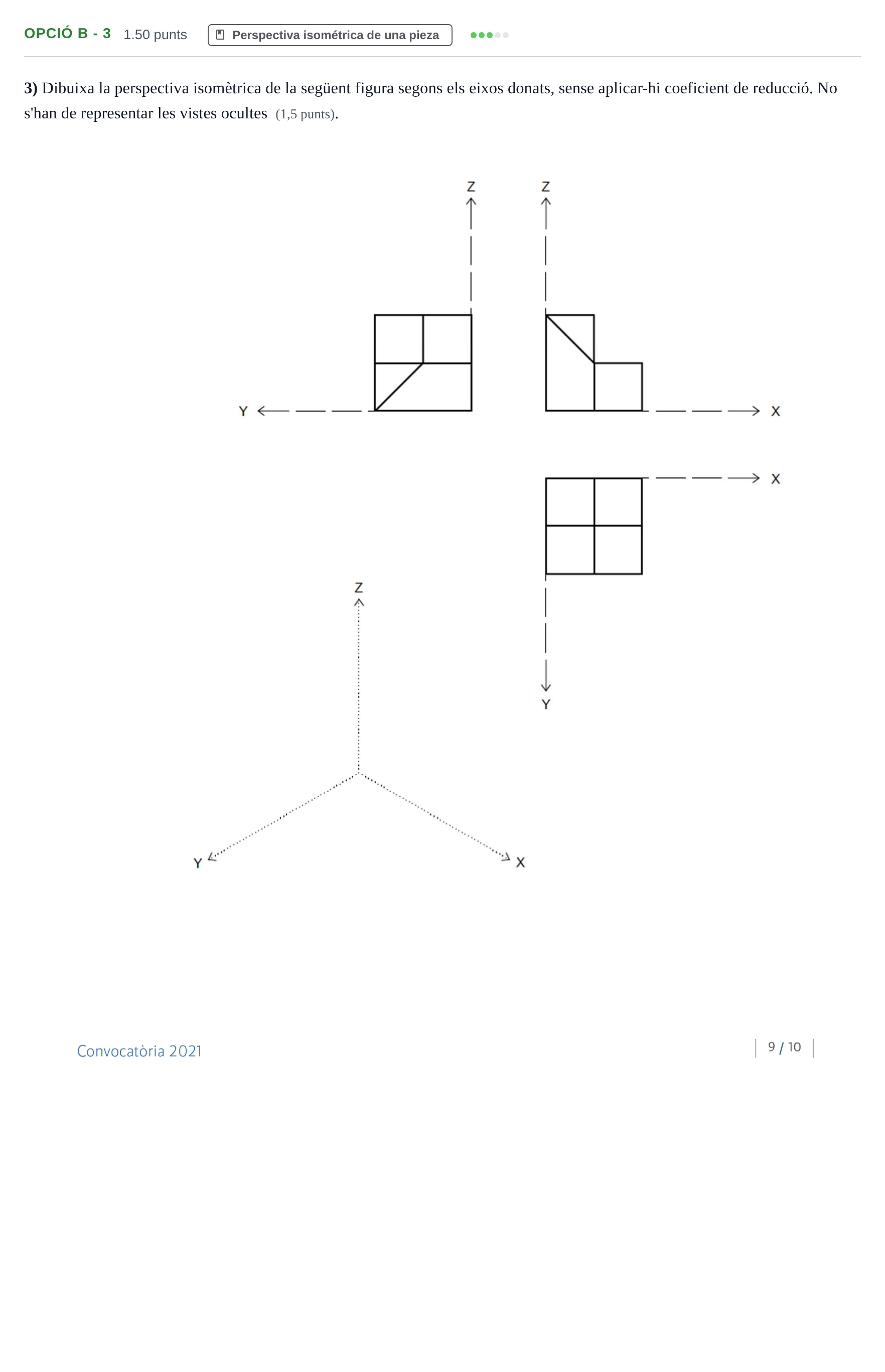

3) Dibuixa la perspectiva isomètrica de la següent figura segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes (1,5 punts).

Solución: Construcció de la perspectiva isomètrica de la peça a partir de les seves vistes dièdriques: - La peça ocupa un volum general de 2×2×2 unitats cúbiques. - A la part posterior esquerra es manté la cota màxima (2 unitats d'alçària) amb una plataforma superior quadrada d'1×1. - Des d'aquesta alçària arrenquen dues rampes o plans inclinats: un pendent cap a la dreta que baixa fins a mitja alçària (1 unitat) i enllaça amb un esglaó pla d'1 unitat d'alçària, i un altre pendent que descendeix cap al vèrtex frontal inferior segons la planta i el perfil. - Totes les arestes visibles dibuixades paral·leles als eixos o unint els vèrtexs corresponents dels plans inclinats, sense línies ocultes.
