Ejercicio Opció A - 3 · Dibujo técnico II PAU Baleares Extraordinaria 2021

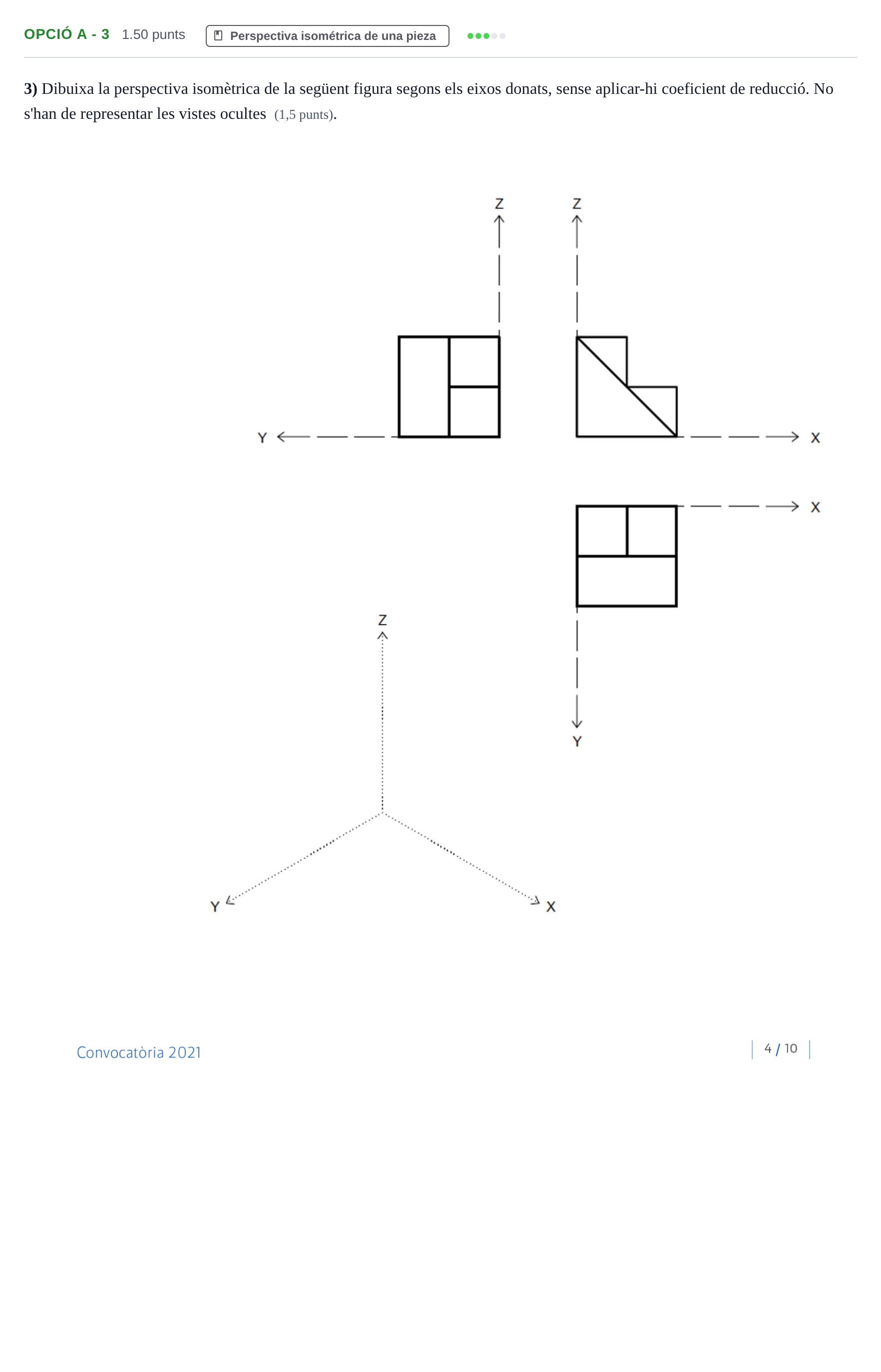

3) Dibuixa la perspectiva isomètrica de la següent figura segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes.

Solución: La solució consisteix a representar la peça en perspectiva isomètrica sobre els eixos proporcionats a escala 1:1 (sense reducció isomètrica). La peça presenta una part posterior més alta (prisma superior d'alçària completa) i una davantera més baixa formant un esglaó, combinades amb dues rampes paral·leles inclinades al llarg de l'eix X que descendeixen cap a la dreta.
