Ejercicio 2 - Opción B · Dibujo técnico II PAU Asturias Ordinaria 2021

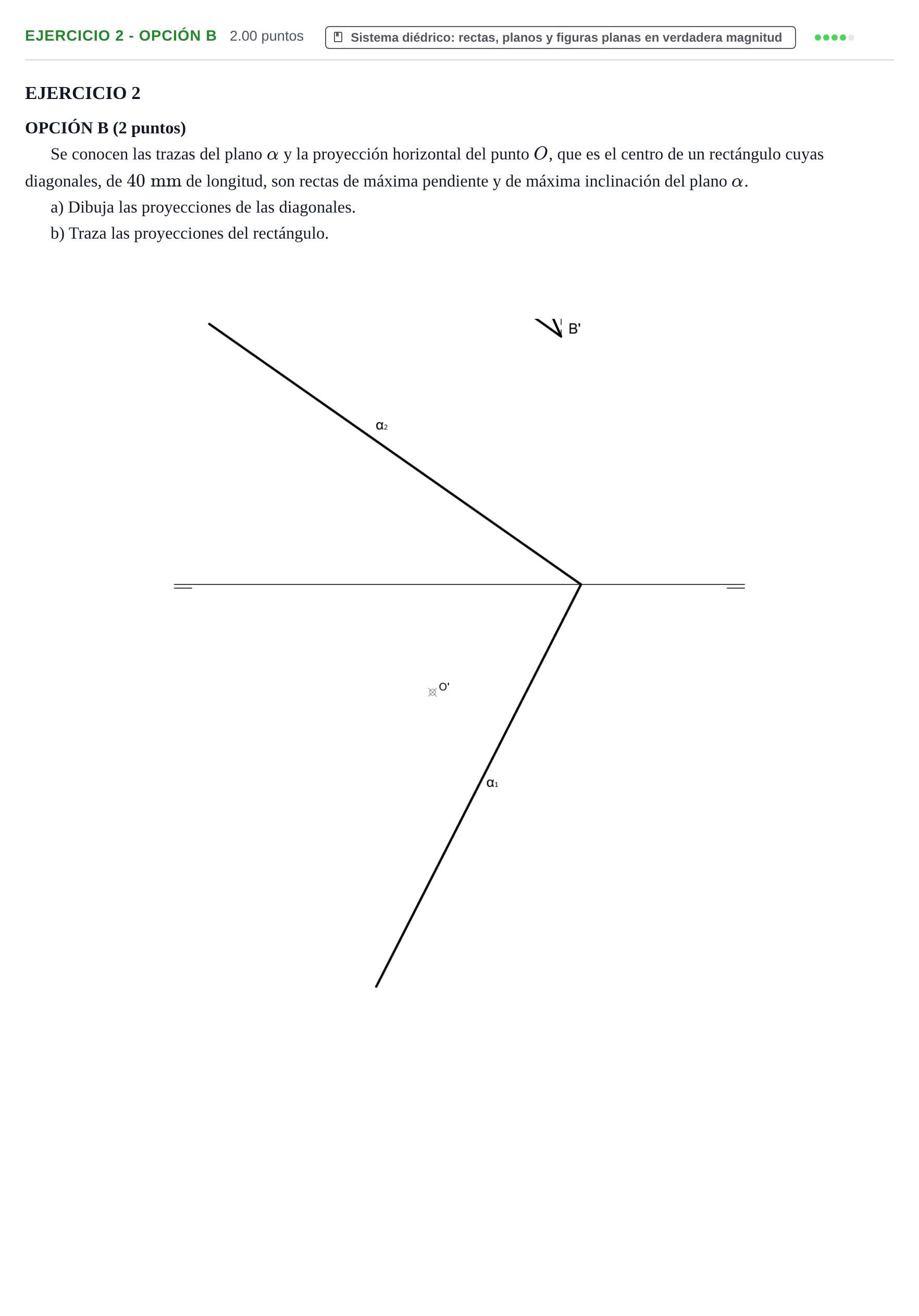

a) Dibuja las proyecciones de las diagonales. b) Traza las proyecciones del rectángulo.

Solución: 1. Se sitúa el punto $O$ en el plano hallando su proyección vertical $O''$ mediante una recta notable del plano $\alpha$. 2. Se abate el plano $\alpha$ sobre el plano horizontal de proyección tomando como charnela $\alpha_1$, abatiendo también el centro $(O)$. 3. Como las diagonales son recta de máxima pendiente (perpendicular a la charnela en el plano) y recta de máxima inclinación (perpendicular a $\alpha_2$), en el abatimiento las diagonales forman los ángulos correspondientes y miden $40\text{ mm}$, inscribiéndose en una circunferencia de diámetro $40\text{ mm}$ con centro en $(O)$. 4. Se desabaten los cuatro vértices del rectángulo para obtener sus proyecciones horizontal y vertical.
