Ejercicio 2 - Opción A · Dibujo técnico II PAU Asturias Extraordinaria 2021

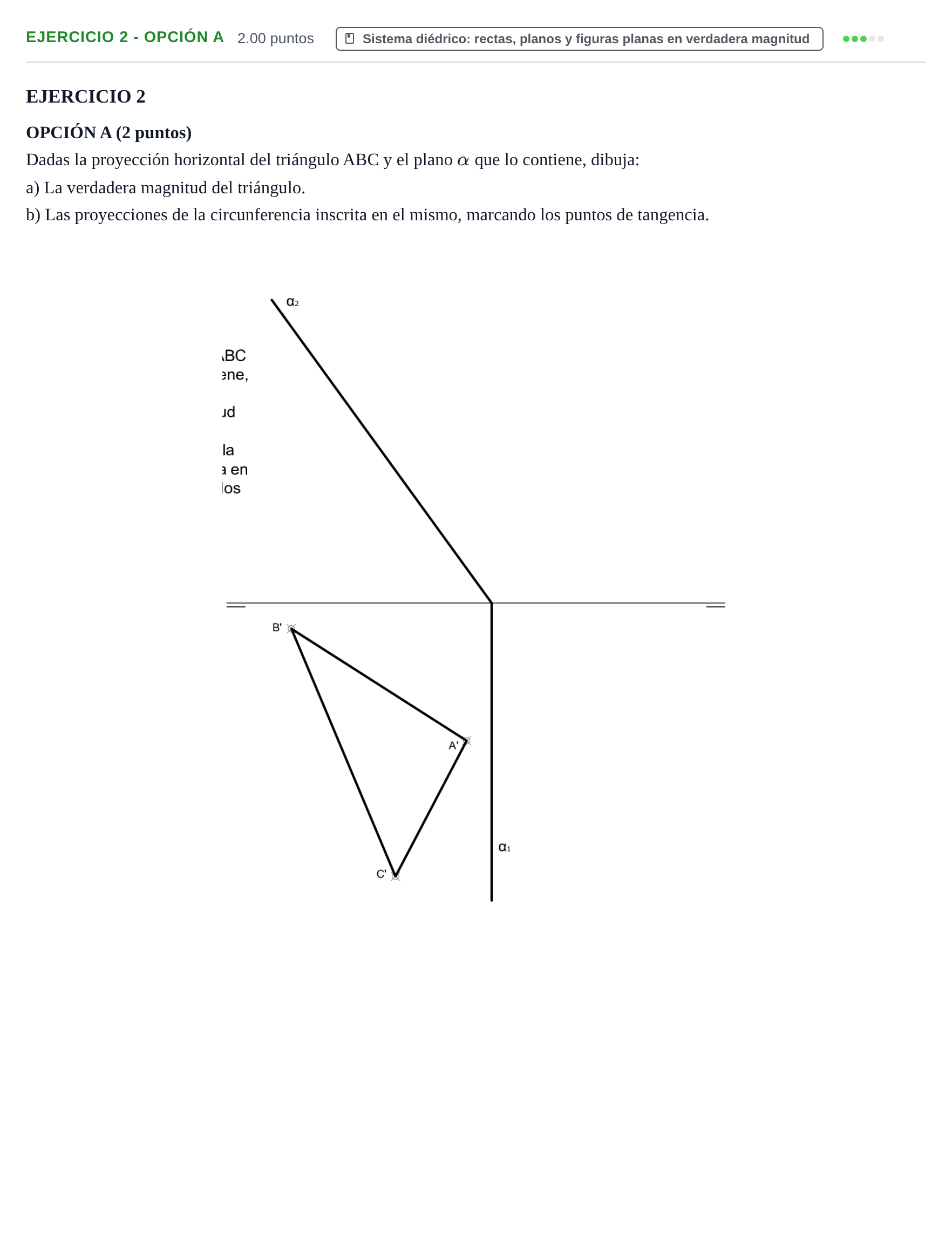

Dadas la proyección horizontal del triángulo ABC y el plano alfa que lo contiene, dibuja: a) La verdadera magnitud del triángulo. b) Las proyecciones de la circunferencia inscrita en el mismo, marcando los puntos de tangencia.

Solución: Resolución gráfica oficial: - Abatimiento del plano proyectante horizontal $\alpha$ sobre el plano horizontal de proyección tomando $\alpha_1$ como charnela. - Obtención de la verdadera magnitud del triángulo $(A)(B)(C)$. - Determinación del incentro $(O)$ mediante la intersección de las bisectrices interiores del triángulo abatido. - Trazo de la circunferencia inscrita tangente a los tres lados en $(1)$, $(2)$ y $(3)$. - Desabatimiento del centro $O$ y de los ejes y puntos de tangencia principales para trazar las elipses que constituyen las proyecciones horizontal y vertical de la circunferencia inscrita.
