Ejercicio 2 - Opción B · Dibujo técnico II PAU Asturias Extraordinaria 2021

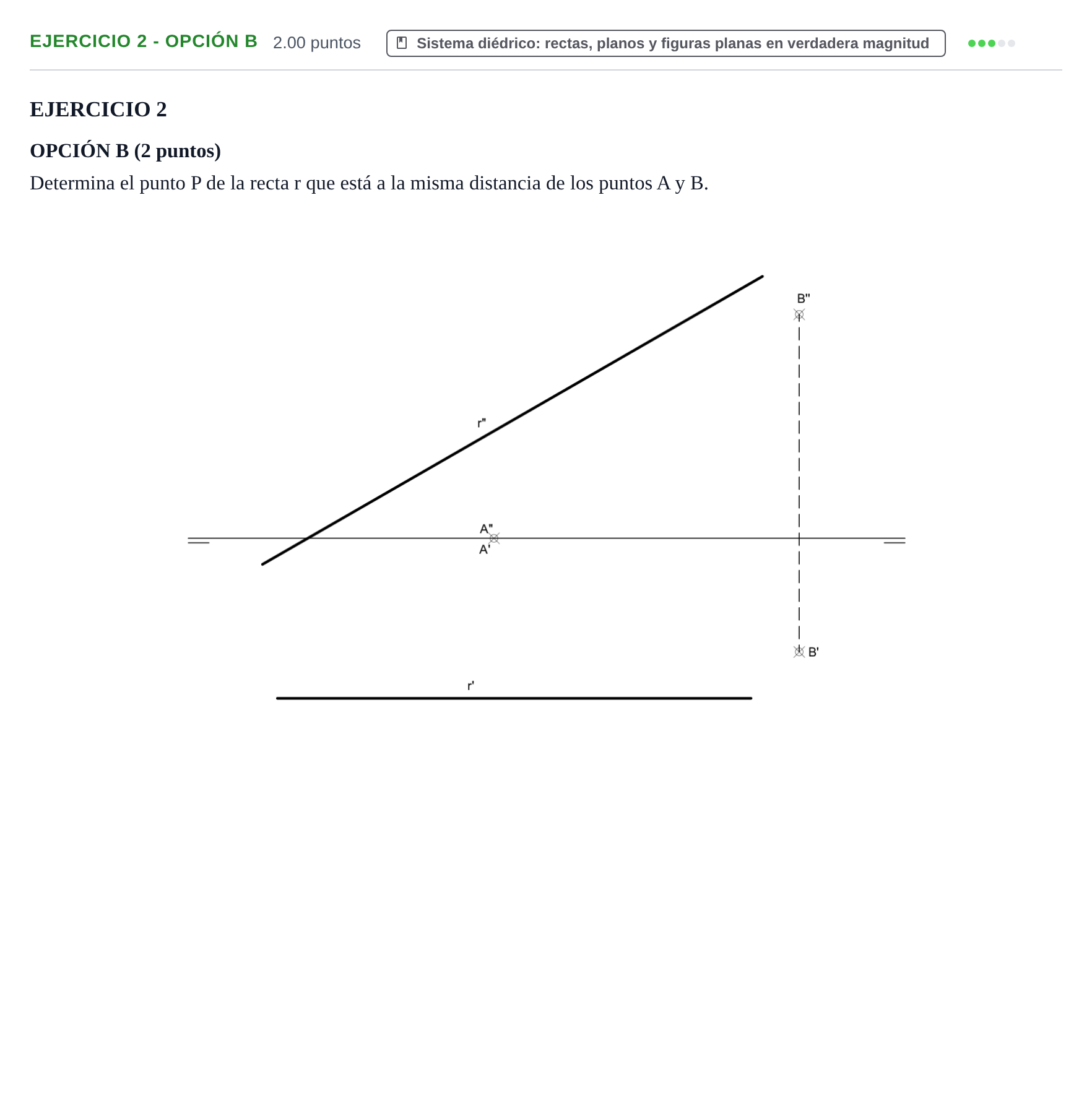

Determina el punto P de la recta r que está a la misma distancia de los puntos A y B.

Solución: Resolución gráfica oficial: - Obtención del punto medio $M$ del segmento $AB$. - Trazado del plano mediador $\alpha$ perpendicular al segmento $AB$ que pasa por $M$ (sus trazas son perpendiculares a las proyecciones homónimas de $AB$). - Intersección de la recta dada $r$ con el plano mediador $\alpha$ mediante un plano proyectante que contenga a $r$, obteniendo el punto $P(P', P'')$.
