Ejercicio 2 Obligatorio · Dibujo técnico II PAU Aragón Extraordinaria 2026

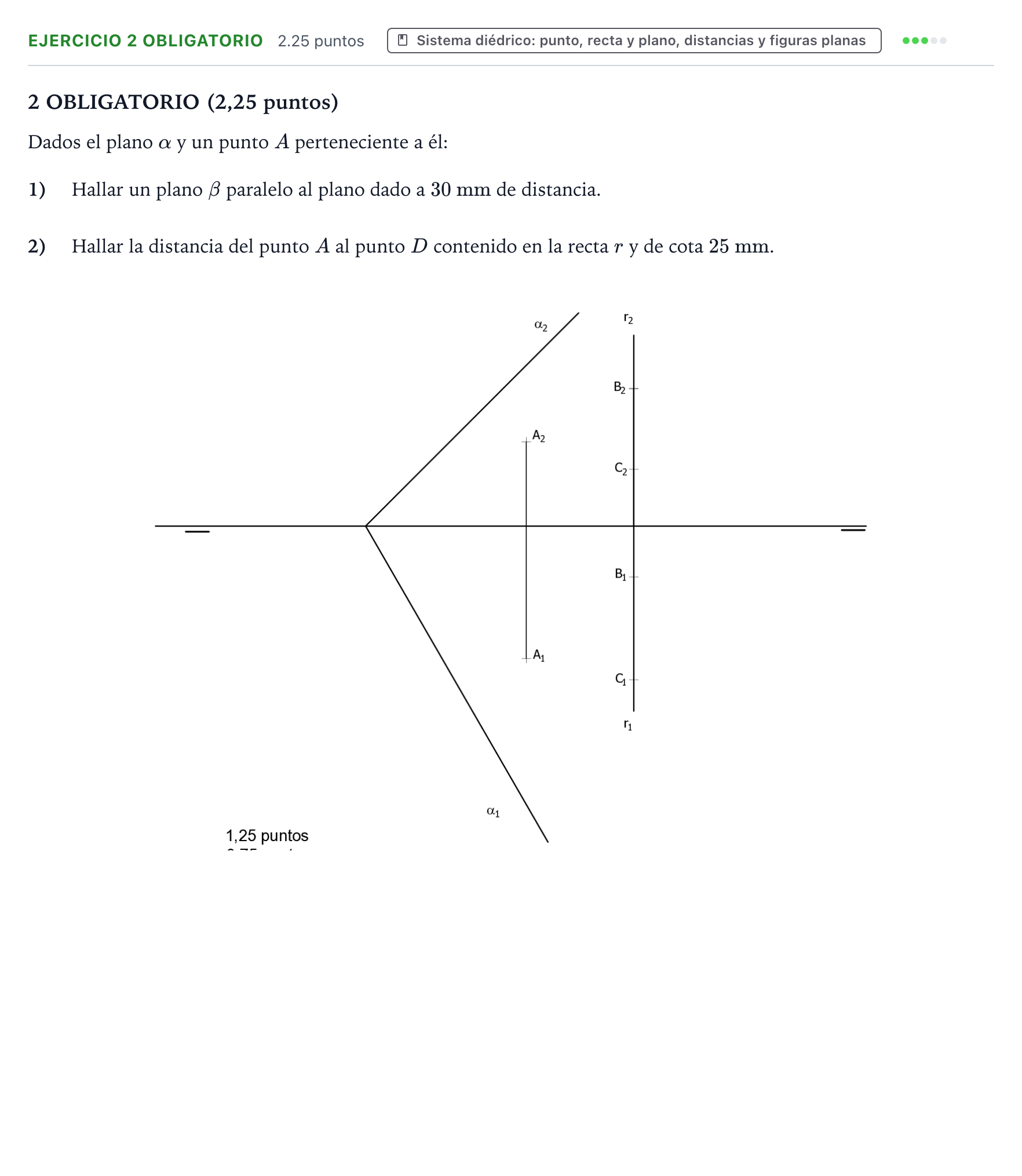

1) Hallar un plano β paralelo al plano dado a 30 mm de distancia. 2) Hallar la distancia del punto A al punto D contenido en la recta r y de cota 25 mm.

Solución: 1) Trazado de recta perpendicular al plano $\alpha$ por $A$, medición de 30 mm en verdadera magnitud y trazado del plano paralelo $\beta$. 2) Determinación del punto $D(D_1, D_2)$ en la recta de perfil/vertical $r$ con cota $25\text{ mm}$ y determinación de la verdadera magnitud de la distancia entre $A$ y $D$.
