Cuestión 2 · Dibujo técnico II PAU Aragón Ordinaria 2022

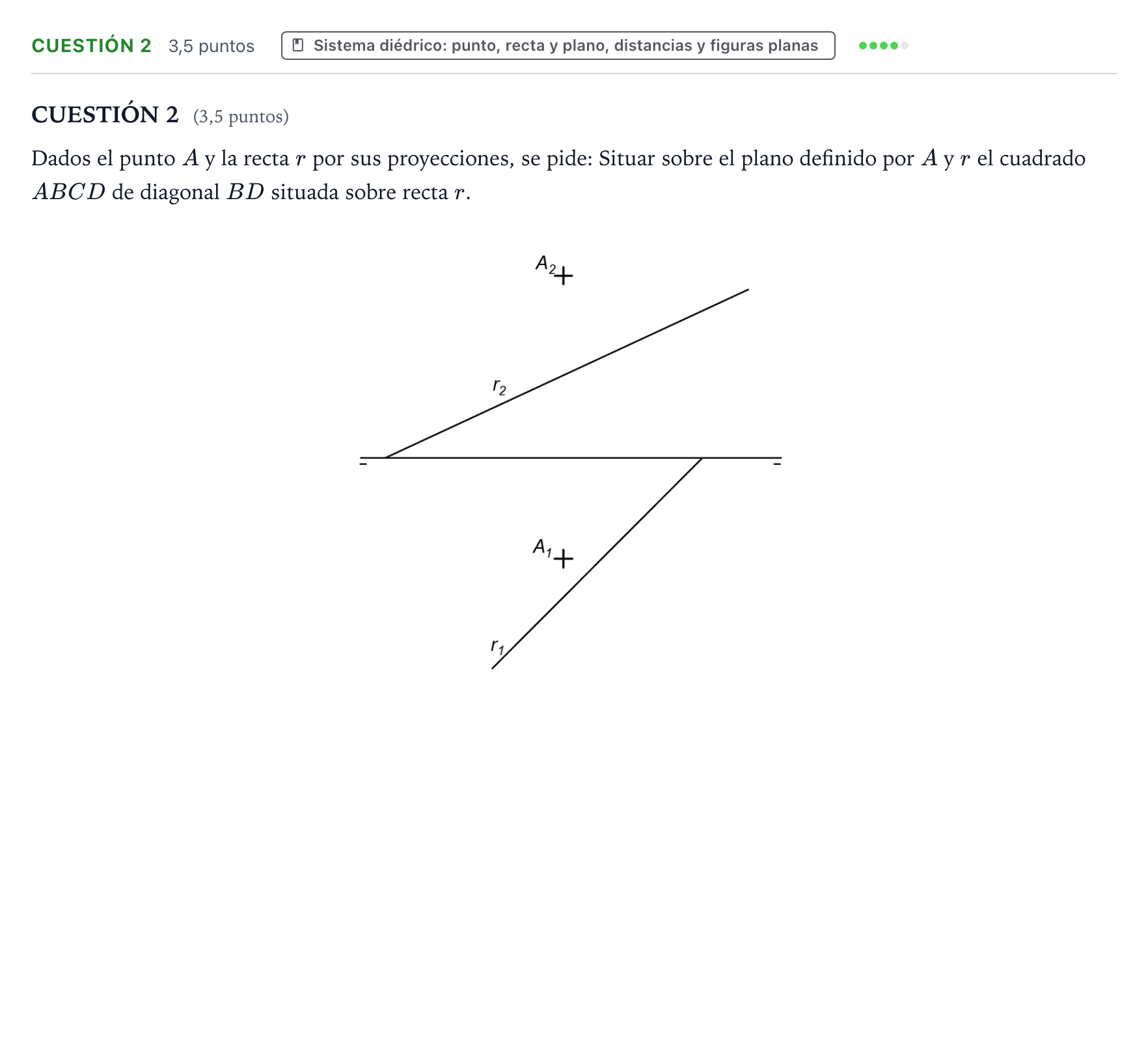

Situar sobre el plano definido por A y r el cuadrado ABCD de diagonal BD situada sobre recta r.

Solución: 1. Determinación del plano $\alpha$ que contiene a la recta $r$ y al punto $A$. 2. Abatimiento del plano $\alpha$ (y de los elementos $A$ y $r$) sobre el plano horizontal (o vertical). 3. En el abatimiento, trazar por $(A)$ la perpendicular a $(r)$ para determinar el centro del cuadrado sobre $(r)$ y el vértice opuesto $(C)$. 4. Desde el centro, llevar sobre $(r)$ la semidiagonal en ambos sentidos para obtener $(B)$ y $(D)$, completando el cuadrado $(A)(B)(C)(D)$. 5. Desabatimiento de los vértices $B, C, D$ para hallar sus proyecciones diédricas horizontal y vertical.
