Ejercicio 3A · Dibujo técnico II PAU Aragón Extraordinaria 2024
Tema: Sistema diédrico: punto, recta y plano, distancias y figuras planas · Del examen Extraordinaria (2024)

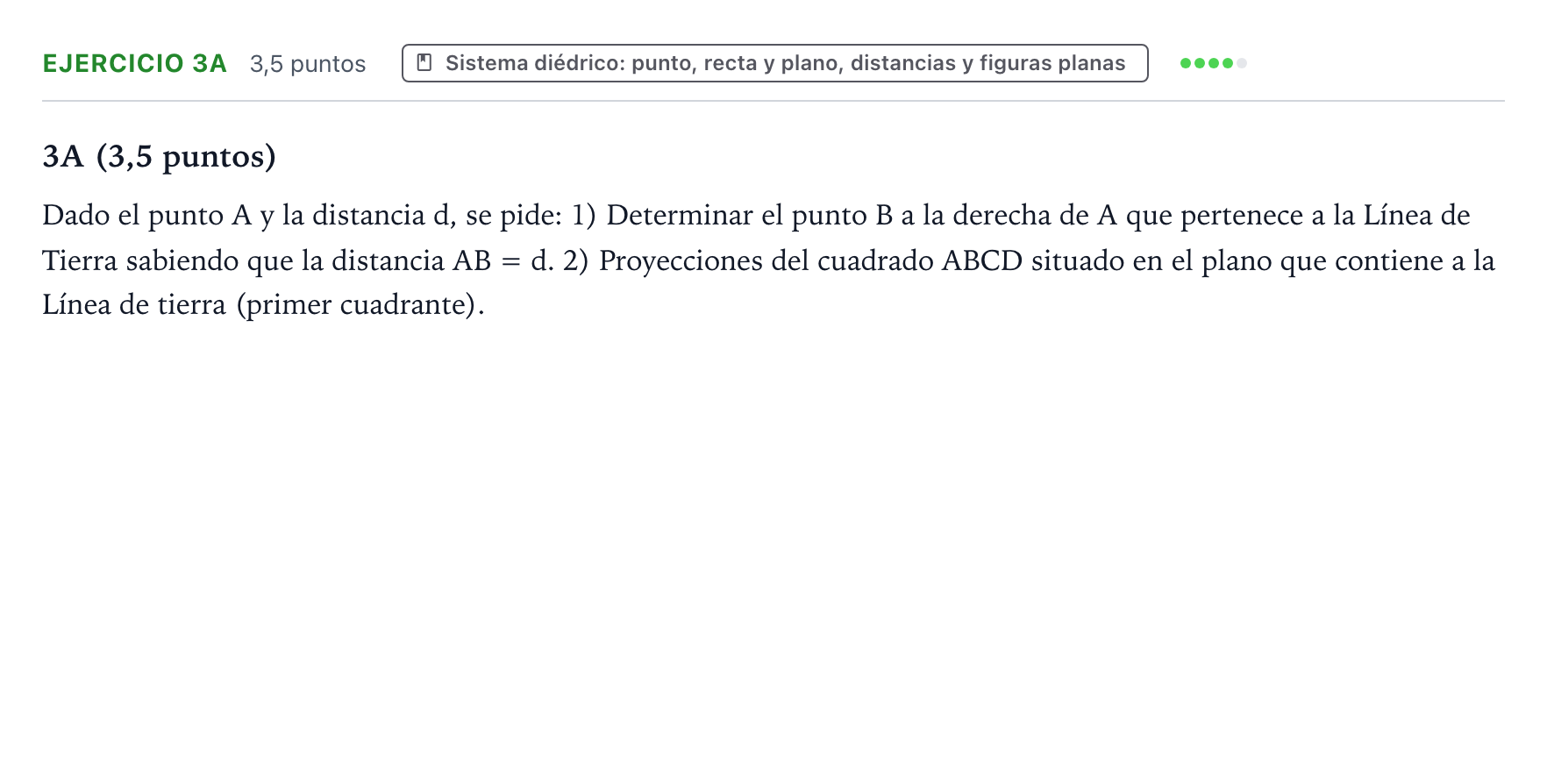

Enunciado
3A (3,5 puntos)
Dado el punto A y la distancia d, se pide: 1) Determinar el punto B a la derecha de A que pertenece a la Línea de Tierra sabiendo que la distancia AB = d. 2) Proyecciones del cuadrado ABCD situado en el plano que contiene a la Línea de tierra (primer cuadrante).
Solución
Según los criterios oficiales de corrección
1) Determinar el punto B en la LT con AB = d. 2) Determinar las proyecciones del cuadrado ABCD en el plano que contiene a la LT (primer cuadrante).
Solución: Trazado diédrico completo: 1. Determinación de la posición del punto B sobre la línea de tierra a la derecha de A calculando la diferencia de cota/alejamiento mediante verdadera magnitud. 2. Abatimiento del plano que pasa por la LT y contiene a A y B, construcción del cuadrado ABCD en verdadera magnitud en el primer cuadrante y posterior desabatimiento para obtener sus proyecciones vertical y horizontal.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
