Cuestión 5 · Dibujo técnico II PAU Aragón Ordinaria 2021
Tema: Sistema diédrico: punto, recta y plano, distancias y figuras planas · Del examen Ordinaria (2021)

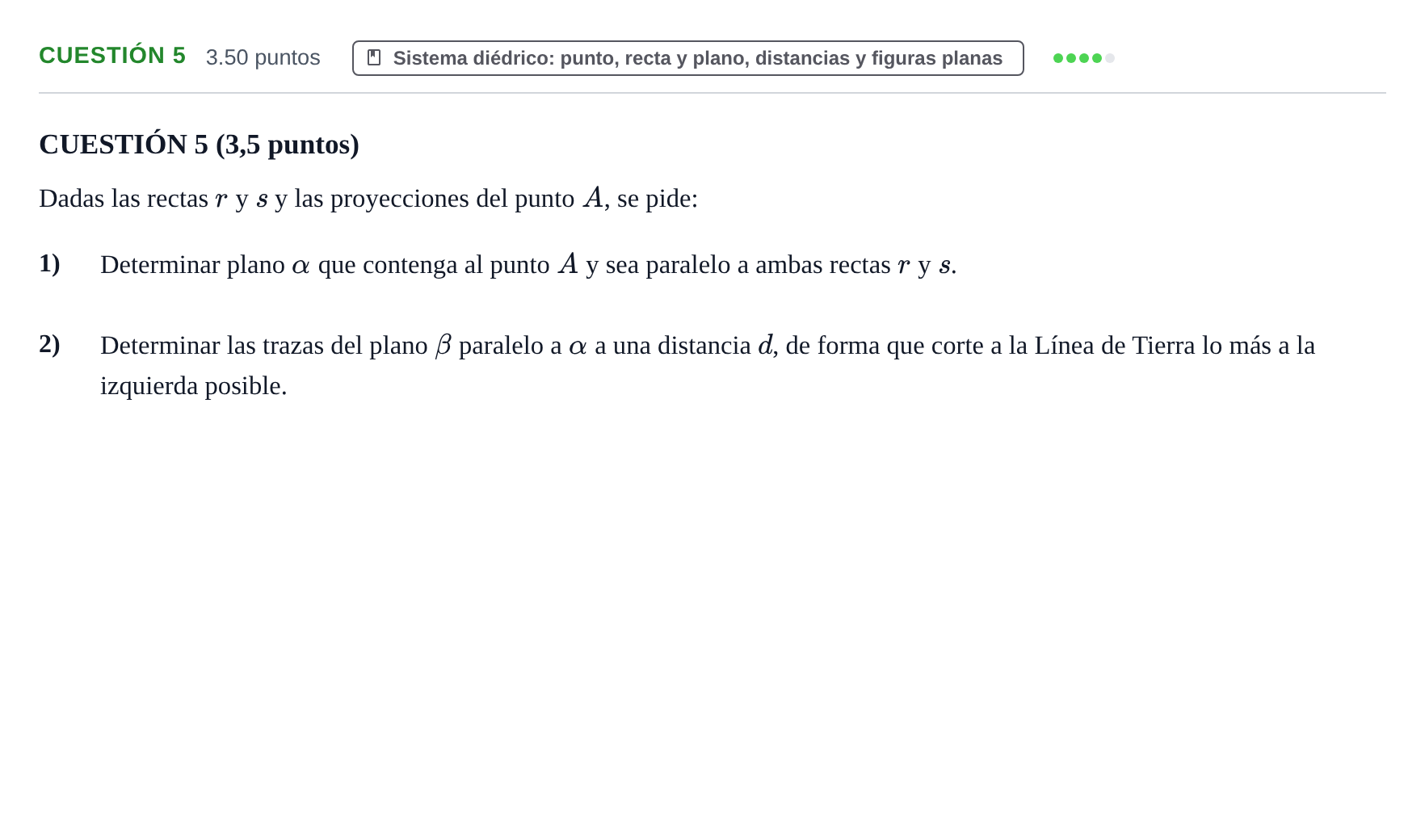

Enunciado
CUESTIÓN 5 (3,5 puntos)
Dadas las rectas y y las proyecciones del punto , se pide:
1)
Determinar plano que contenga al punto y sea paralelo a ambas rectas y .
2)
Determinar las trazas del plano paralelo a a una distancia , de forma que corte a la Línea de Tierra lo más a la izquierda posible.
Solución
Según los criterios oficiales de corrección
1) Determinar plano alfa que contenga al punto A y sea paralelo a ambas rectas r y s. 2) Determinar las trazas del plano beta paralelo a alfa a una distancia d, de forma que corte a la Línea de Tierra lo más a la izquierda posible.
Solución: Construcción en sistema diédrico que muestra las trazas del plano alfa conteniendo al punto A mediante rectas auxiliares paralelas a r y s, y el plano beta paralelo a alfa separado la distancia d (abatiendo o por tercera proyección de la normal a alfa) eligiendo la solución cuyas trazas cortan a la LT más a la izquierda.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
