Bloque A - Problema 2 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2023

BLOQUE A

PROBLEMA 2: SISTEMA AXONOMÉTRICO

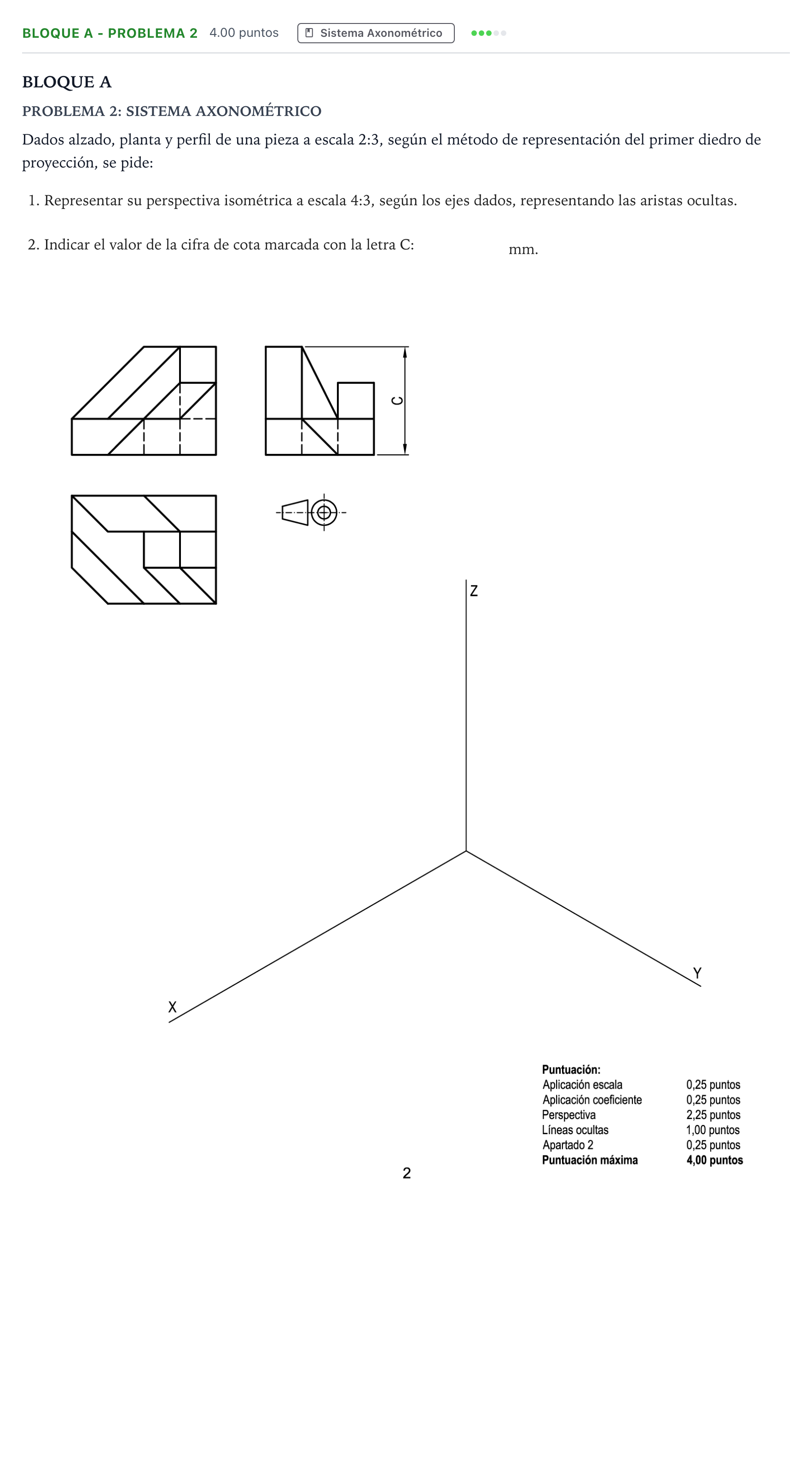

Dados alzado, planta y perfil de una pieza a escala 2:3, según el método de representación del primer diedro de proyección, se pide:

Representar su perspectiva isométrica a escala 4:3, según los ejes dados, representando las aristas ocultas.

Indicar el valor de la cifra de cota marcada con la letra C:

mm.
