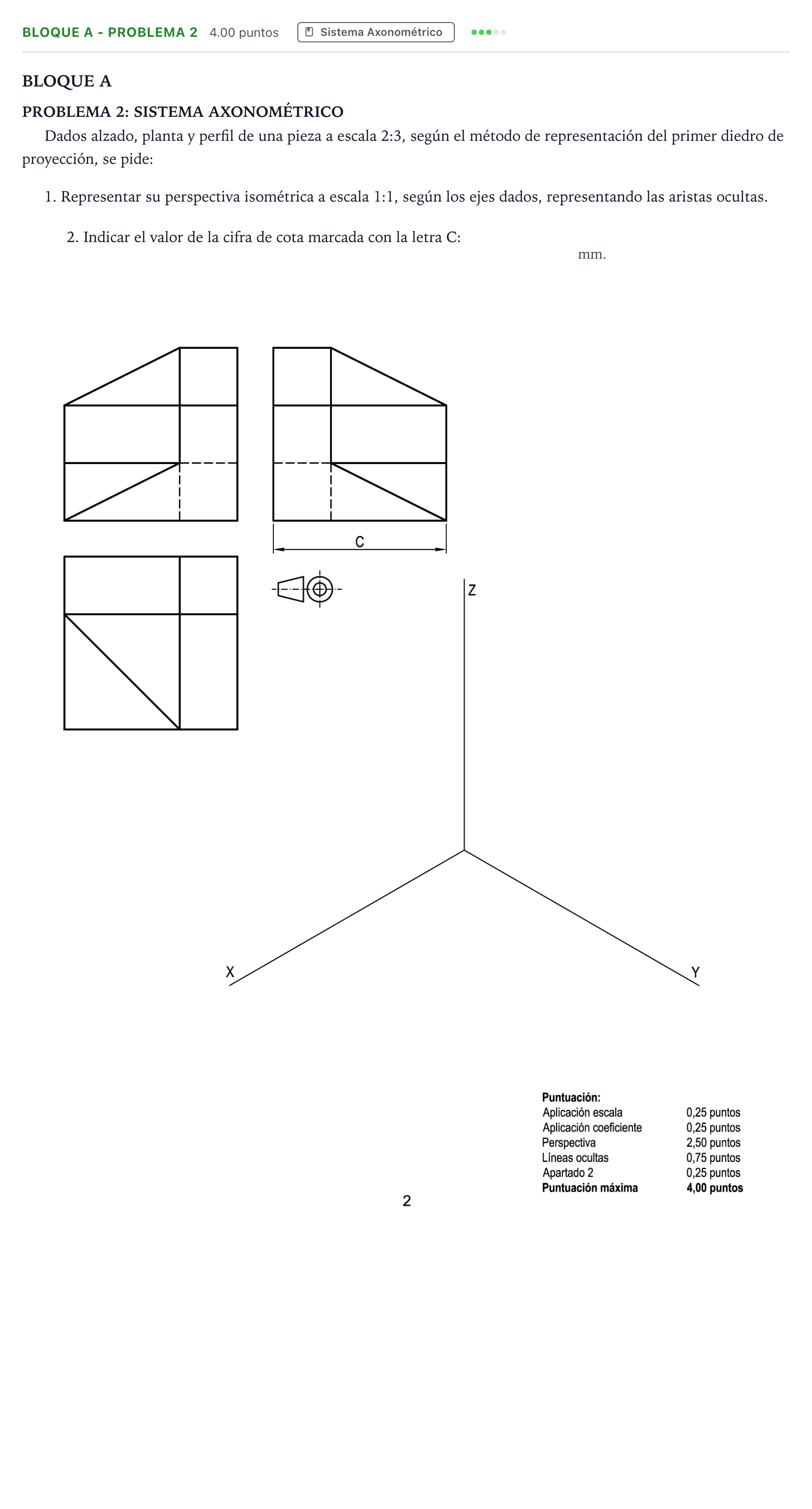

Bloque A - Problema 2 · Dibujo técnico II PAU Andalucía Ordinaria Reserva 2023

2. Indicar el valor de la cifra de cota marcada con la letra C:

Solución: 60

1. Representar su perspectiva isométrica a escala 1:1, según los ejes dados, representando las aristas ocultas.

Solución: Perspectiva isométrica construida a escala 1:1 con aplicación del coeficiente de reducción isométrico $(\mu = \sqrt{2/3} \approx 0{,}816)$ en los tres ejes axonometricos $X, Y, Z$, incluyendo todas las aristas vistas (línea continua gruesa) y aristas ocultas (línea de trazos discontinua).
