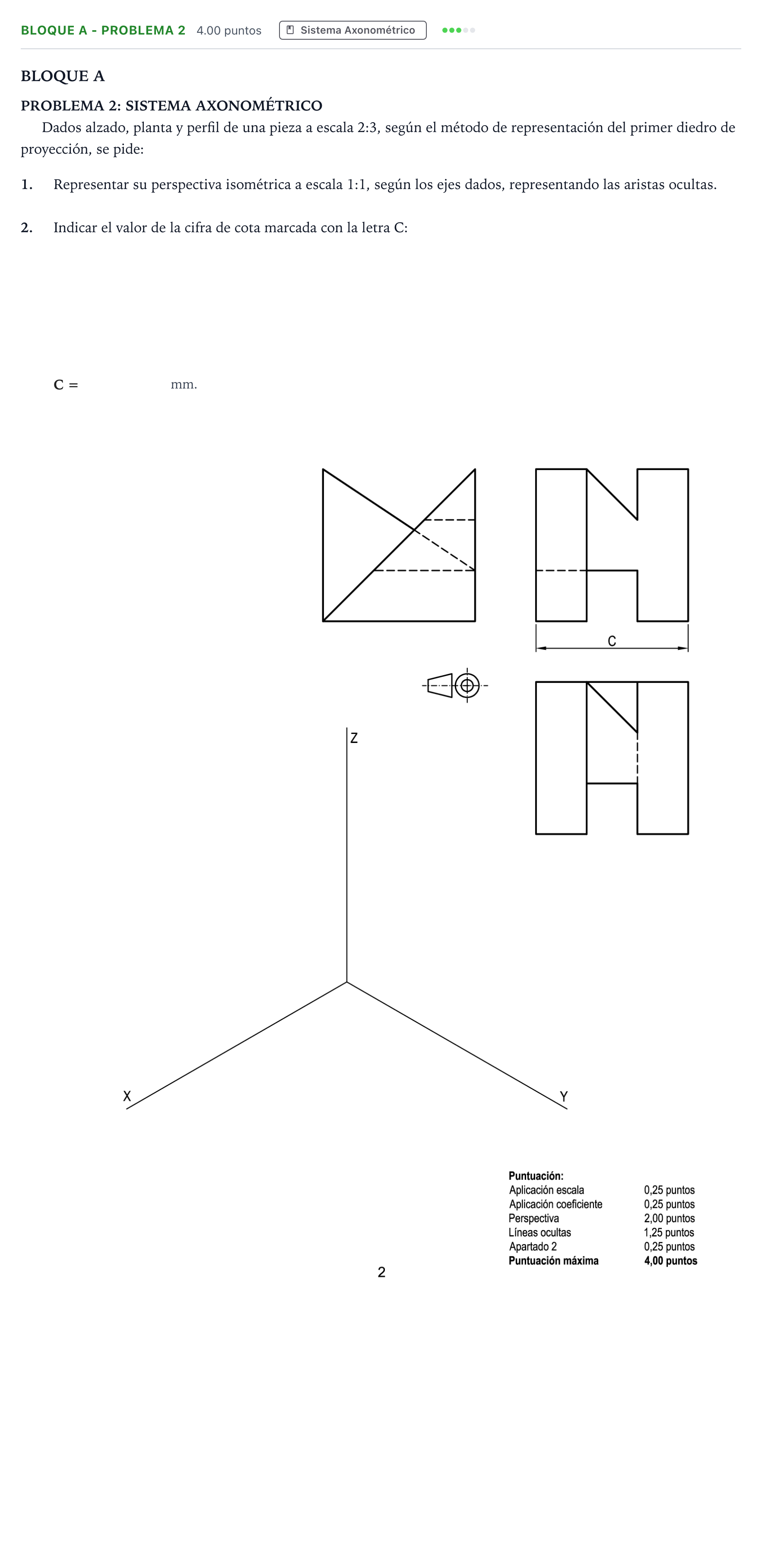

Bloque A - Problema 2 · Dibujo técnico II PAU Andalucía Extraordinaria Reserva 2023

BLOQUE A

PROBLEMA 2: SISTEMA AXONOMÉTRICO

Dados alzado, planta y perfil de una pieza a escala 2:3, según el método de representación del primer diedro de proyección, se pide:

1.

Representar su perspectiva isométrica a escala 1:1, según los ejes dados, representando las aristas ocultas.

2.

Indicar el valor de la cifra de cota marcada con la letra C:

C =

mm.
