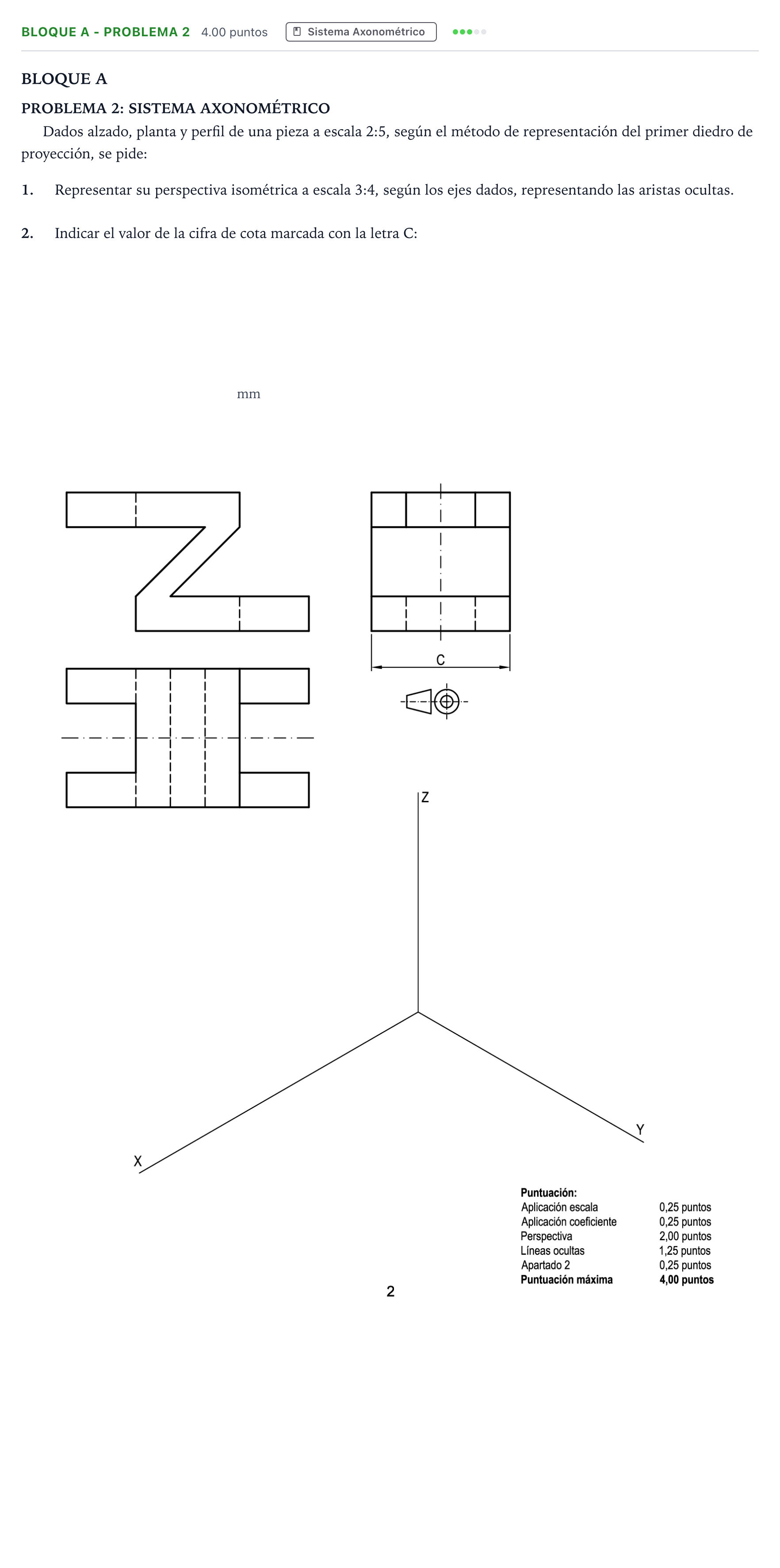

Bloque A - Problema 2 · Dibujo técnico II PAU Andalucía Extraordinaria Suplente 2023

2. Indicar el valor de la cifra de cota marcada con la letra C: _____ mm.

Solución: 100

1. Representar su perspectiva isométrica a escala 3:4, según los ejes dados, representando las aristas ocultas.

Solución: Perspectiva isométrica de la pieza trazada a partir de los ejes dados aplicando el coeficiente de reducción de la isometría ($0{,}816$) o isométrica normalizada, y la escala gráfica 3:4 respecto a las medidas reales (o escala combinada $\frac{3}{4} \cdot \frac{5}{2} = \frac{15}{8} = 1{,}875$ sobre las medidas del dibujo), trazando adecuadamente todas las aristas vistas y ocultas del cuerpo geométrico escalonado en forma de Z con ranuras.
