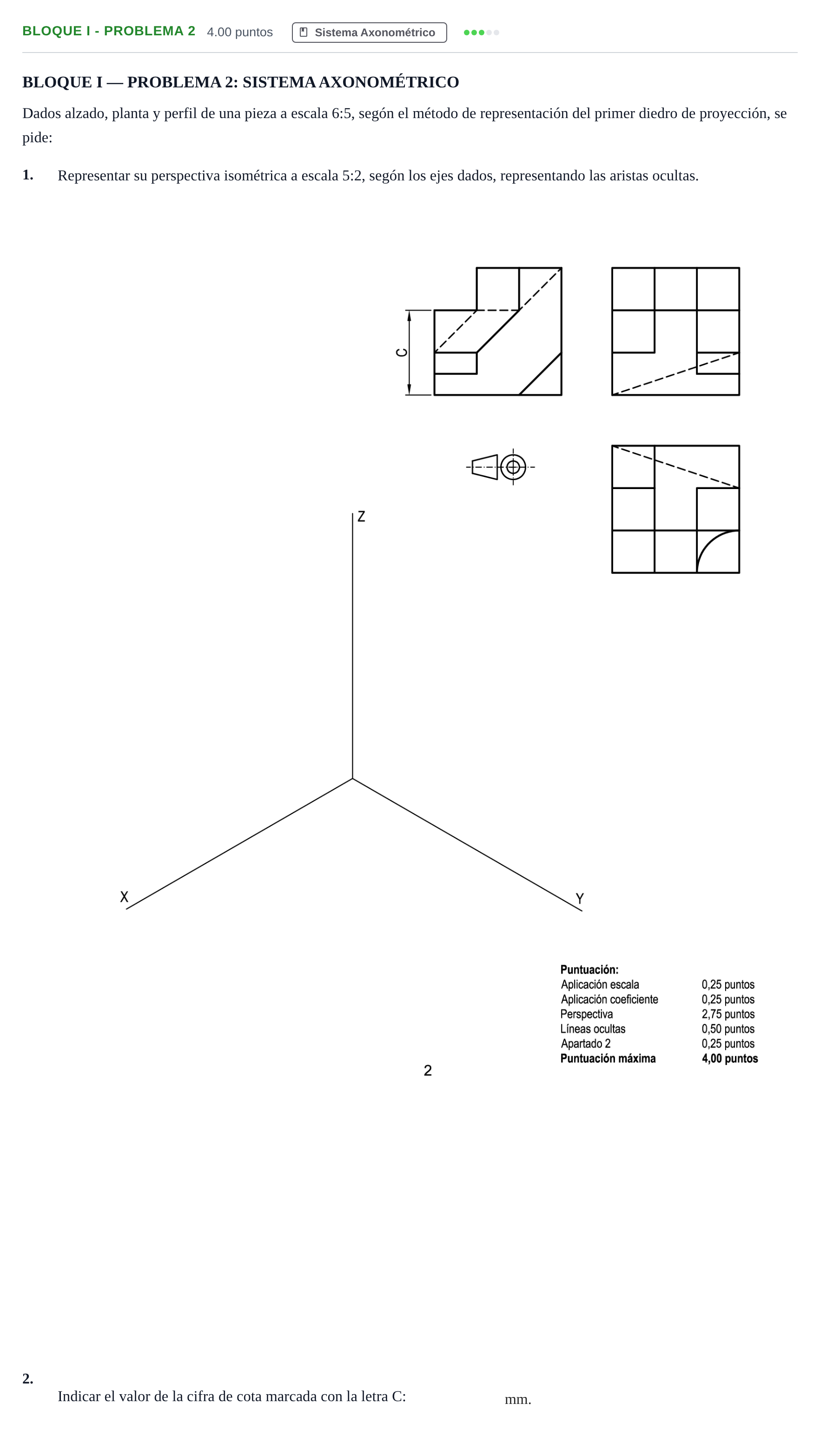

Bloque I - Problema 2 · Dibujo técnico II PAU Andalucía Ordinaria Titular 2024

BLOQUE I — PROBLEMA 2: SISTEMA AXONOMÉTRICO

Dados alzado, planta y perfil de una pieza a escala 6:5, segón el método de representación del primer diedro de proyección, se pide:

1.

Representar su perspectiva isométrica a escala 5:2, segón los ejes dados, representando las aristas ocultas.

2.

Indicar el valor de la cifra de cota marcada con la letra C:

mm.
