Bloque A - Problema 2 · Dibujo técnico II PAU Andalucía Extraordinaria Reserva 2022
Tema: Sistema Axonométrico · Del examen Extraordinaria Reserva (2022)
Enunciado
BLOQUE A
PROBLEMA 2: SISTEMA AXONOMÉTRICO

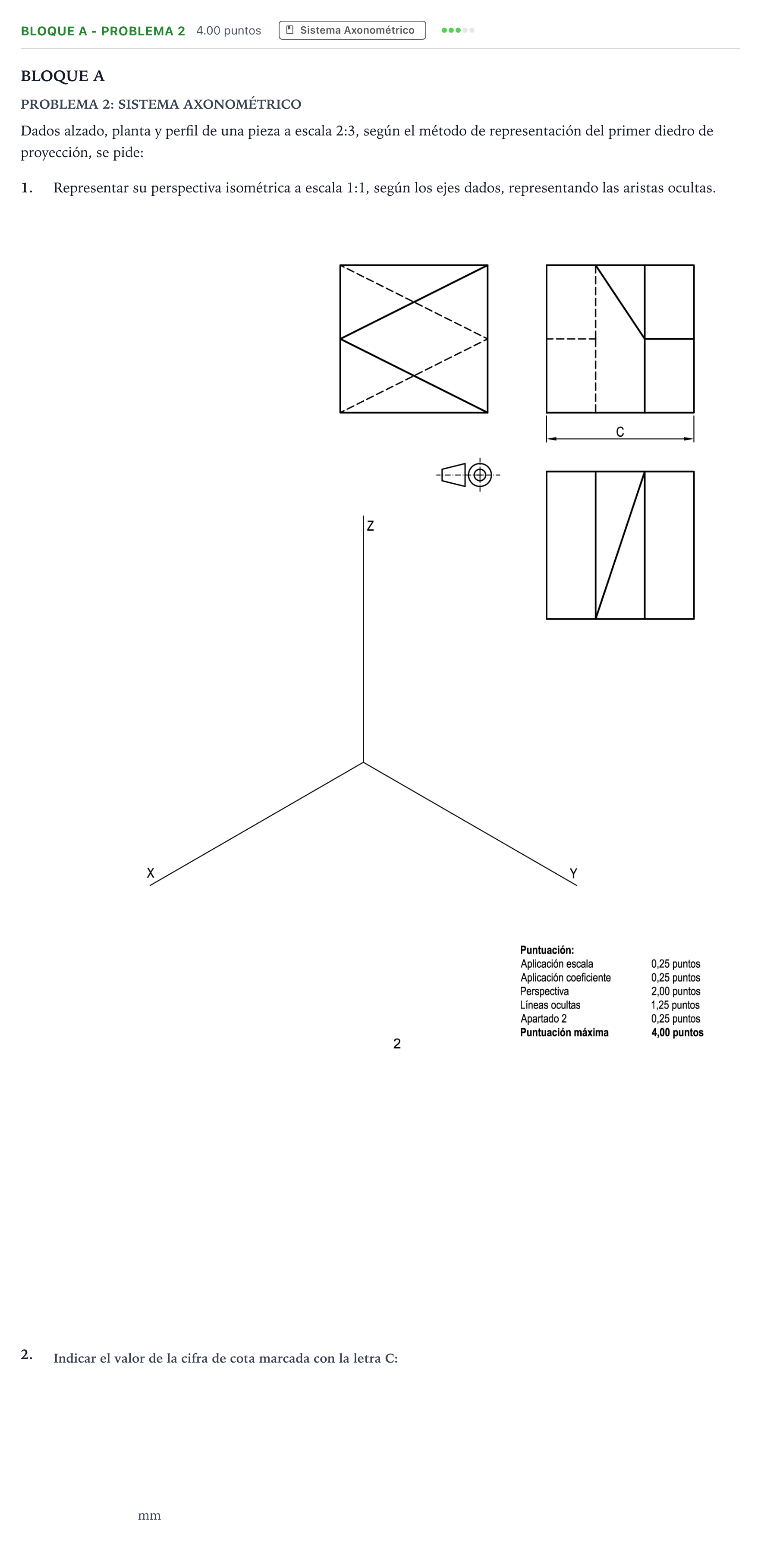

Dados alzado, planta y perfil de una pieza a escala 2:3, según el método de representación del primer diedro de proyección, se pide:
1.
Representar su perspectiva isométrica a escala 1:1, según los ejes dados, representando las aristas ocultas.
2.
mm
Solución
Solución de AprenAI (no es la oficial)
2. Indicar el valor de la cifra de cota marcada con la letra C: _____ mm.
Solución: 60 / 67,5
La solución del apartado que falta y la explicación paso a paso son Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
