Enunciado

BLOQUE I

PROBLEMA 2: SISTEMA AXONOMÉTRICO

Dados alzado, planta y perfil de una pieza a escala 2:3, según el método de representación del primer diedro de proyección, se pide:

1.

Representar su perspectiva isométrica a escala 1:1, según los ejes dados, representando las aristas ocultas.

2.

Indicar el valor de la cifra de cota marcada con la letra C:

mm.

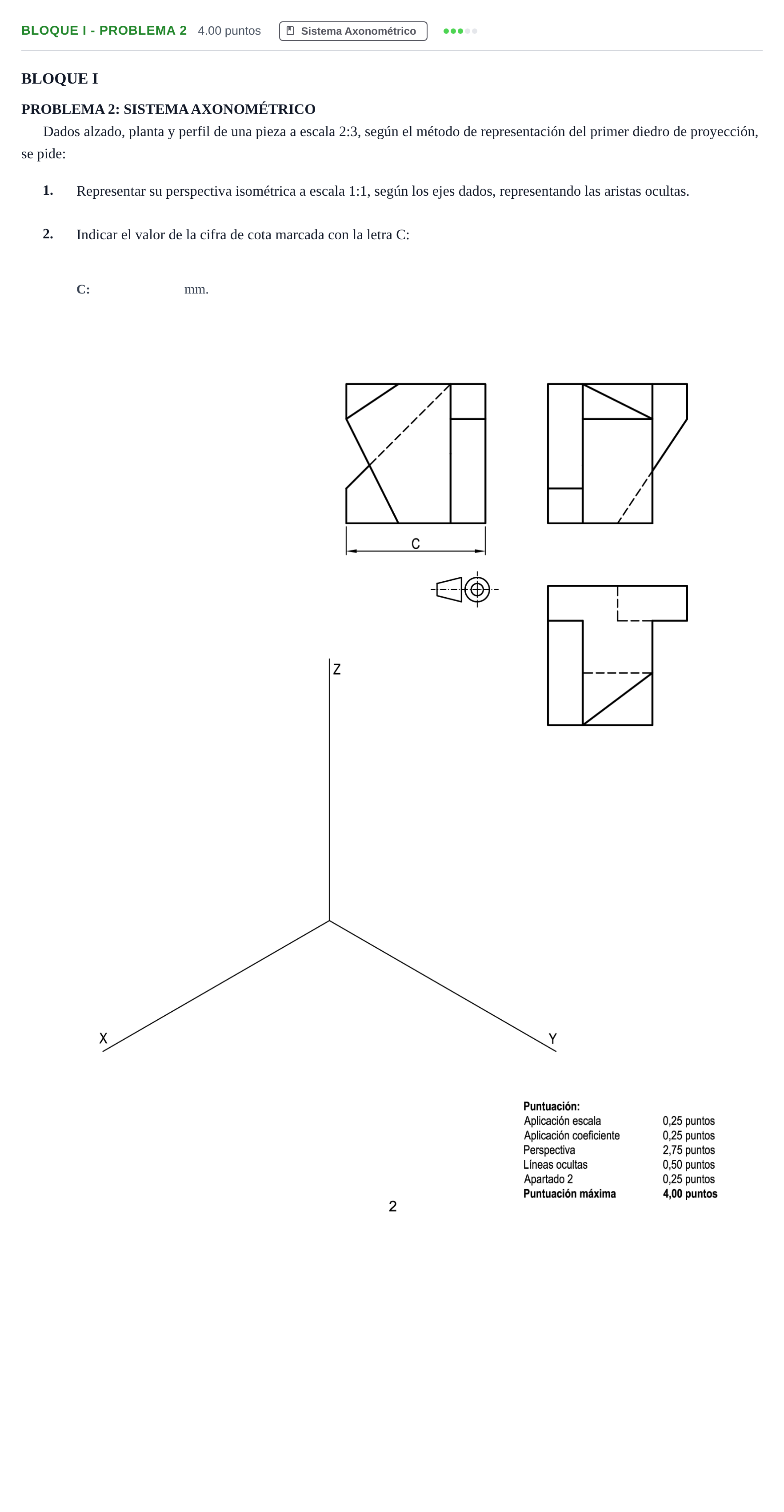

Enunciado: Bloque I - Problema 2 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2024

Solución

Según los criterios oficiales de corrección

2. Indicar el valor de la cifra de cota marcada con la letra C: _____ mm.

Solución: 60

1. Representar su perspectiva isométrica a escala 1:1, según los ejes dados, representando las aristas ocultas.

Solución: Perspectiva isométrica trazada a escala 1:1 aplicando el coeficiente de reducción isométrica (0,8160{,}816) o isométrica sin coeficiente si se especifica escala natural simplificada, con todas las aristas vistas y ocultas correspondientes al alzado, planta y perfil dados.
