Enunciado

BLOQUE I

PROBLEMA 2: SISTEMA AXONOMÉTRICO

Dados alzado, planta y perfil de una pieza a escala 2:5, según el método de representación del primer diedro de proyección, se pide:

Representar su perspectiva isométrica a escala 3:4, según los ejes dados, representando las aristas ocultas.

Indicar el valor de la cifra de cota marcada con la letra C:

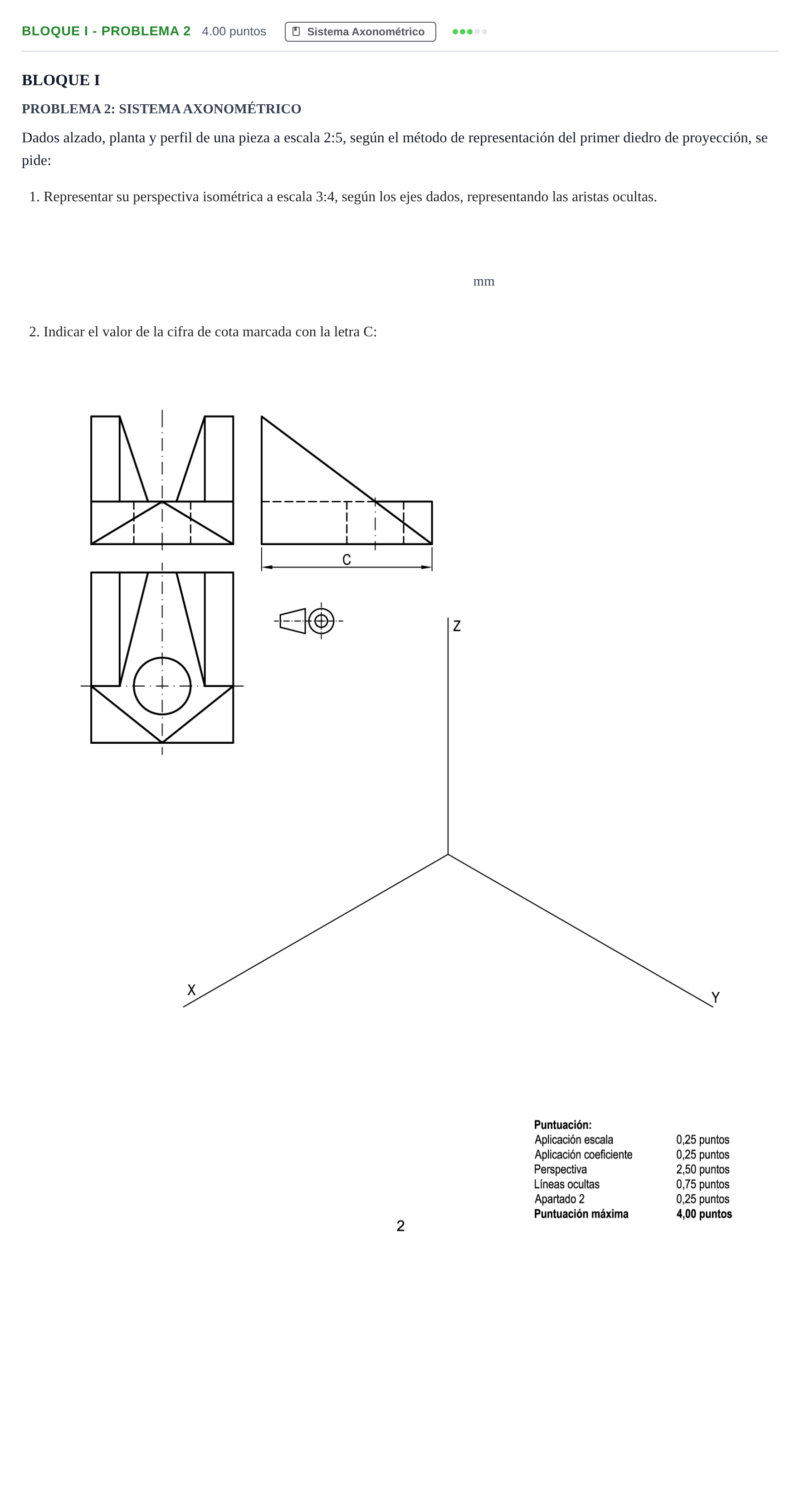

Enunciado: Bloque I - Problema 2 · Dibujo técnico II PAU Andalucía Ordinaria Reserva 2024

Solución de AprenAI (no es la oficial)

2. Indicar el valor de la cifra de cota marcada con la letra C: _____ mm.

Solución: 120
