Opción B - Problema · Dibujo técnico II PAU Andalucía Ordinaria Reserva B 2013

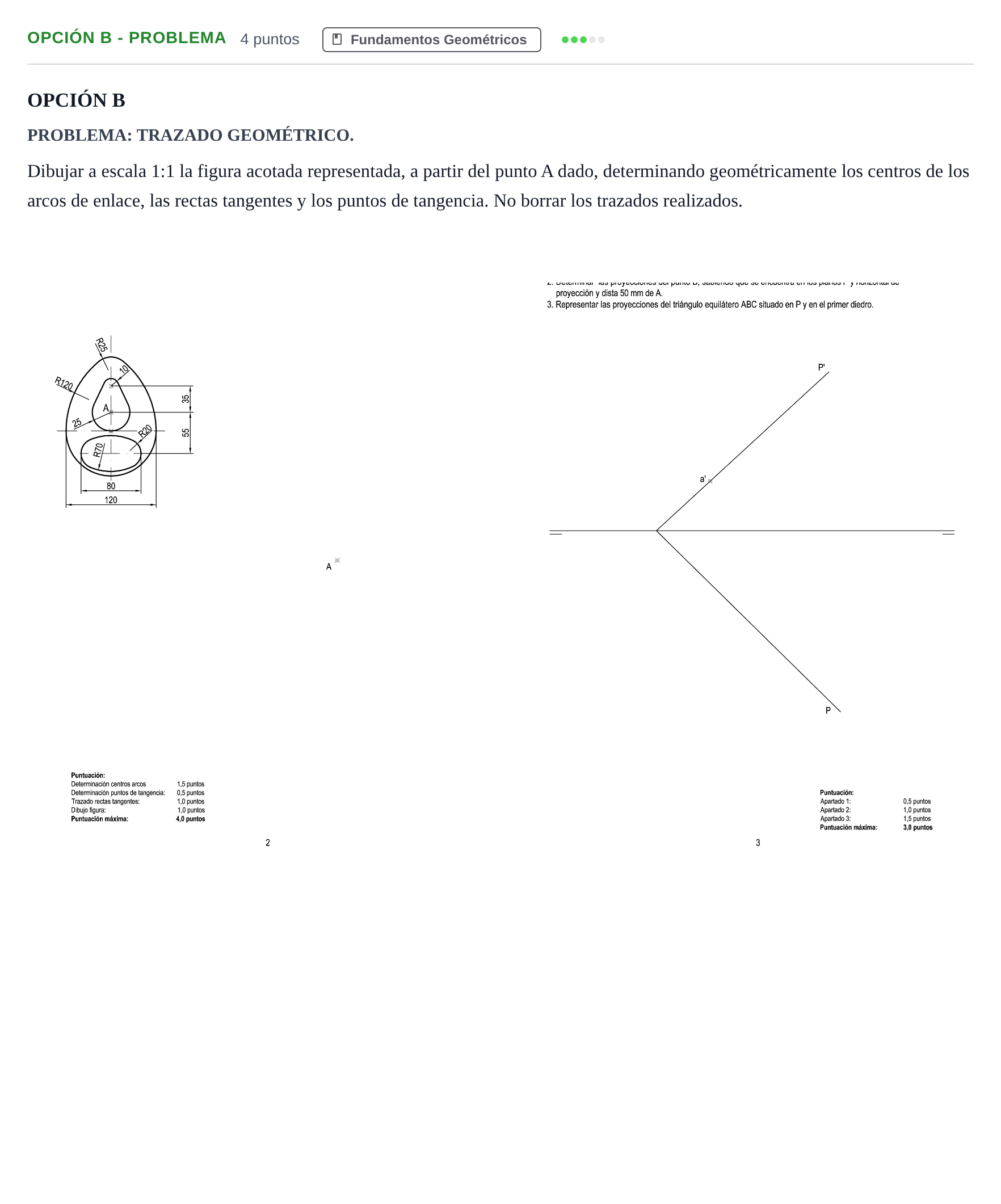

Dibujar a escala 1:1 la figura acotada representada, a partir del punto A dado, determinando geométricamente los centros de los arcos de enlace, las rectas tangentes y los puntos de tangencia.

Solución: Trazado geométrico a escala 1:1 a partir de A: contorno exterior ovoide (arco superior R25, arcos laterales R120 y arco inferior R60 de anchura 120), agujero en gota (arco R10 con centro 35 mm sobre A, enlazado por tangentes con el arco inferior centrado en el eje) y óvalo inferior de 80 mm de ancho (arcos R70 y R20) centrado 55 mm bajo A. Se determinan geométricamente los centros de enlace, las rectas tangentes y los puntos de tangencia.
