Ejercicio 3 - Implementació amb ROM · Introducció als Computadors UPC 2014

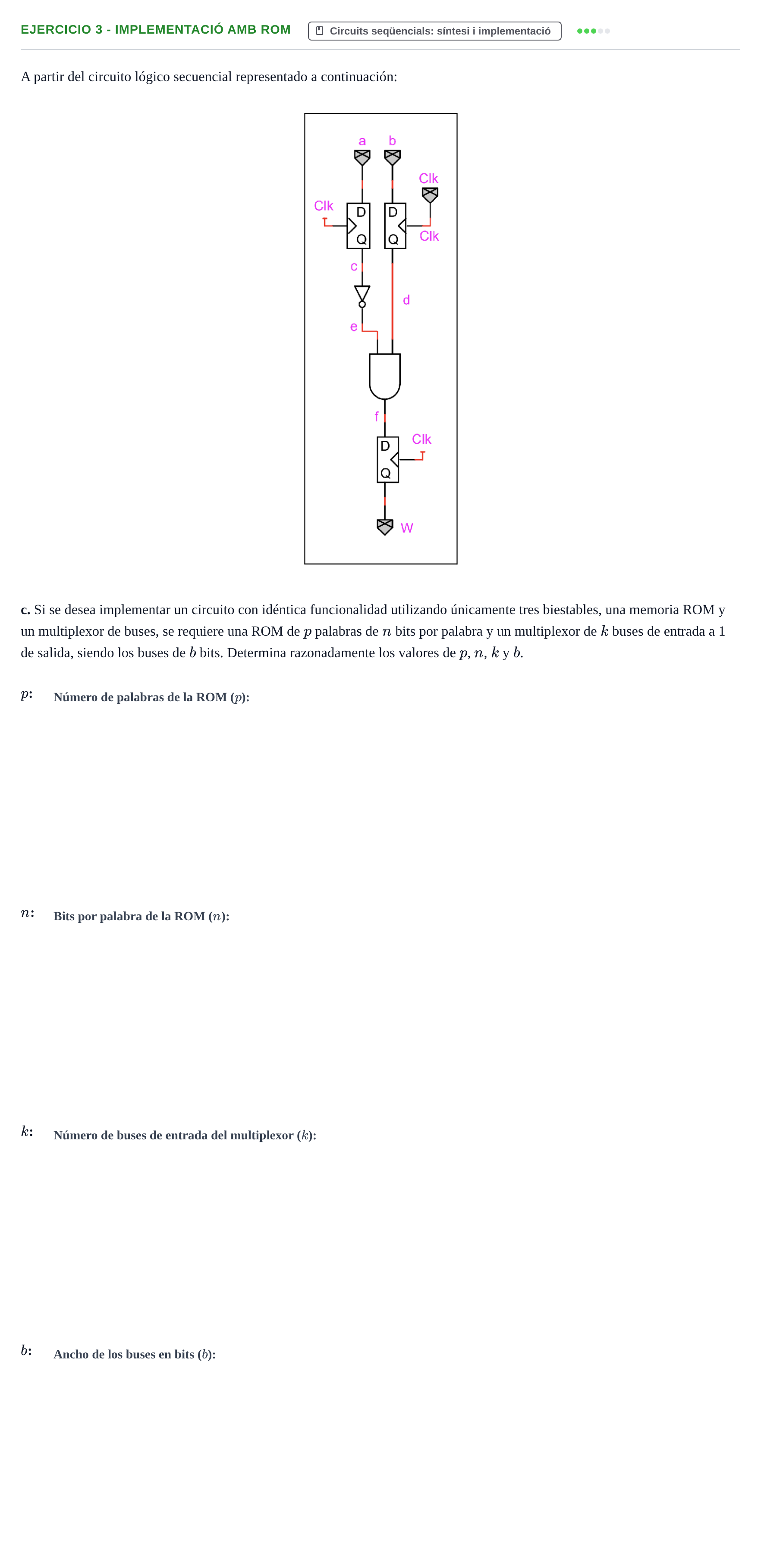

A partir del circuito lógico secuencial representado a continuación:

c. Si se desea implementar un circuito con idéntica funcionalidad utilizando únicamente tres biestables, una memoria ROM y un multiplexor de buses, se requiere una ROM de $p$ palabras de $n$ bits por palabra y un multiplexor de $k$ buses de entrada a 1 de salida, siendo los buses de $b$ bits. Determina razonadamente los valores de $p$, $n$, $k$ y $b$.

$p$:

$n$:

$k$:

$b$:
