Ejercicio 3.b · Introducció als Computadors UPC 2013

Tema: Circuits seqüencials: síntesi i implementació · Del examen Examen 2 (8 de abril de 2013) (2013)

Enunciado

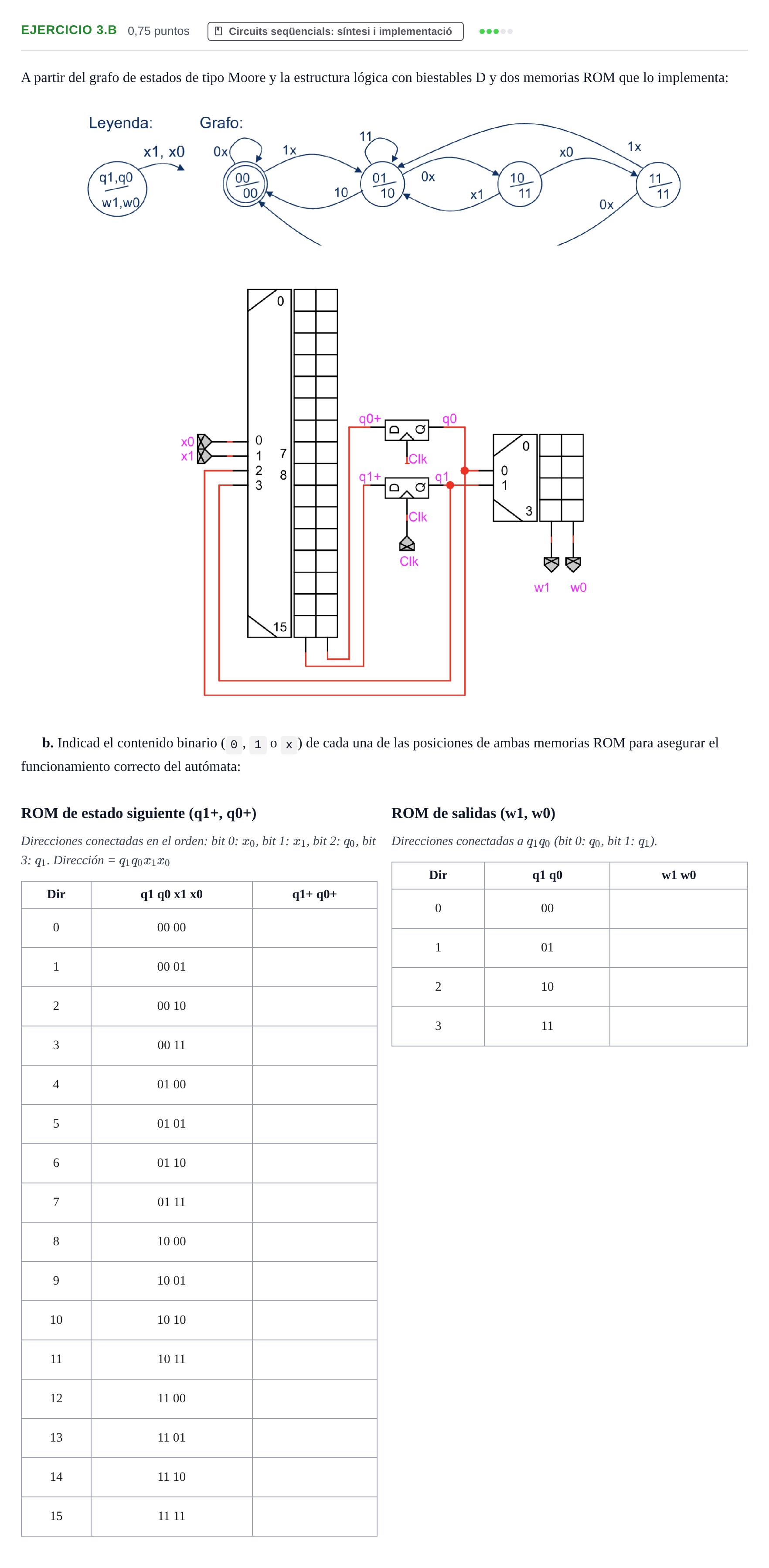

A partir del grafo de estados de tipo Moore y la estructura lógica con biestables D y dos memorias ROM que lo implementa:

b. Indicad el contenido binario ( 0, 1 o x) de cada una de las posiciones de ambas memorias ROM para asegurar el funcionamiento correcto del autómata:

ROM de estado siguiente (q1+, q0+)

Direcciones conectadas en el orden: bit 0: $x_0$ , bit 1: $x_1$ , bit 2: $q_0$ , bit 3: $q_1$ . Dirección = $q_1q_0x_1x_0$

Dir · q1 q0 x1 x0 · q1+ q0+

ROM de salidas (w1, w0)

Direcciones conectadas a $q_1q_0$ (bit 0: $q_0$ , bit 1: $q_1$ ).

Dir · q1 q0 · w1 w0

Enunciado: Ejercicio 3.b · Introducció als Computadors UPC 2013

Solución

Según los criterios oficiales de corrección

ROM estado siguiente Dir 0 (q1q0 x1x0 = 00 00)

Solución: 00

ROM estado siguiente Dir 1 (q1q0 x1x0 = 00 01)

Solución: 00

ROM estado siguiente Dir 2 (q1q0 x1x0 = 00 10)

Solución: 01

ROM estado siguiente Dir 3 (q1q0 x1x0 = 00 11)

Solución: 01

ROM estado siguiente Dir 4 (q1q0 x1x0 = 01 00)

Solución: 10

ROM estado siguiente Dir 5 (q1q0 x1x0 = 01 01)

Solución: 10

ROM estado siguiente Dir 6 (q1q0 x1x0 = 01 10)

Solución: 00

ROM estado siguiente Dir 7 (q1q0 x1x0 = 01 11)

Solución: 01

ROM estado siguiente Dir 8 (q1q0 x1x0 = 10 00)

Solución: 11

ROM estado siguiente Dir 9 (q1q0 x1x0 = 10 01)

Solución: 01

ROM estado siguiente Dir 10 (q1q0 x1x0 = 10 10)

Solución: 11

ROM estado siguiente Dir 11 (q1q0 x1x0 = 10 11)

Solución: 01

ROM estado siguiente Dir 12 (q1q0 x1x0 = 11 00)

Solución: 00

ROM estado siguiente Dir 13 (q1q0 x1x0 = 11 01)

Solución: 00

ROM estado siguiente Dir 14 (q1q0 x1x0 = 11 10)

Solución: 01

ROM estado siguiente Dir 15 (q1q0 x1x0 = 11 11)

Solución: 01

ROM de salidas Fila 0 (q1q0 = 00)

Solución: 00

ROM de salidas Fila 1 (q1q0 = 01)

Solución: 10

ROM de salidas Fila 2 (q1q0 = 10)

Solución: 11

ROM de salidas Fila 3 (q1q0 = 11)

Solución: 11
