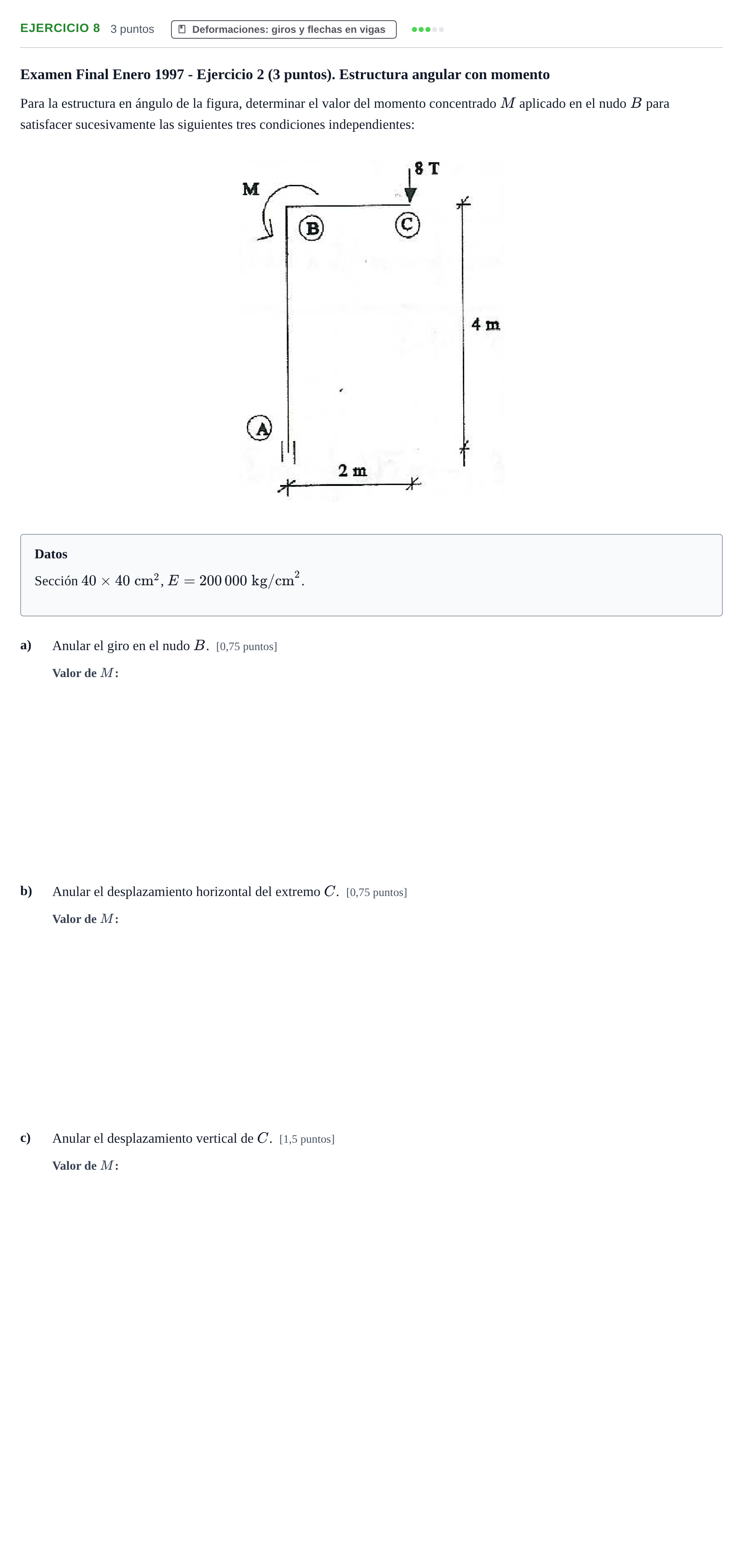

Problema 8 · Estructuras I UPC 2008

Examen Final Enero 1997 - Ejercicio 2 (3 puntos). Estructura angular con momento

Para la estructura en ángulo de la figura, determinar el valor del momento concentrado $M$ aplicado en el nudo $B$ para satisfacer sucesivamente las siguientes tres condiciones independientes:

Datos

Sección $40 \times 40\text{ cm}^2$, $E = 200\,000\text{ kg/cm}^2$.

a)

Anular el giro en el nudo $B$. [0,75 puntos]

b)

Anular el desplazamiento horizontal del extremo $C$. [0,75 puntos]

c)

Anular el desplazamiento vertical de $C$. [1,5 puntos]
