Problema 25 · Estructuras I UPC 2008

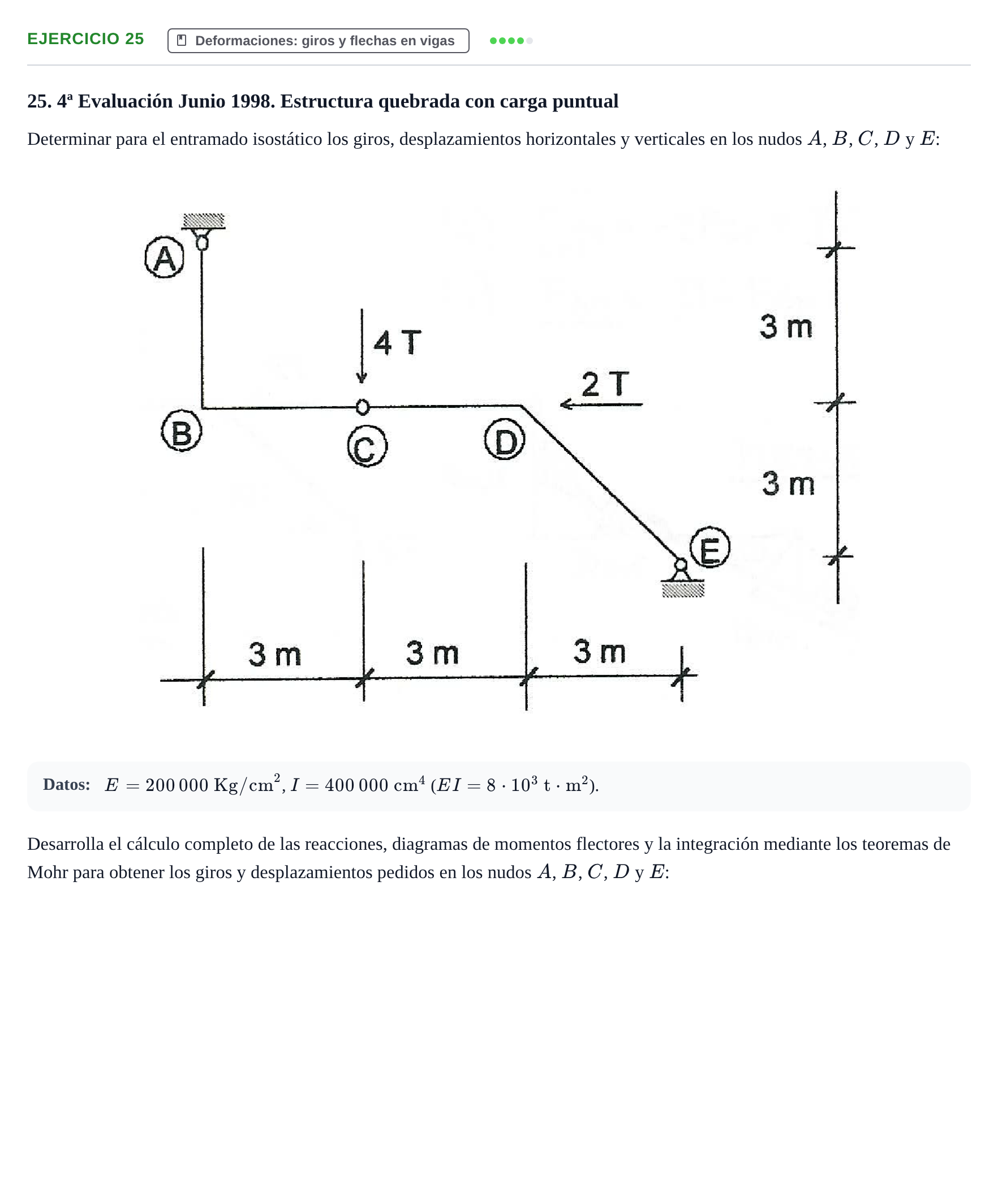

25. 4ª Evaluación Junio 1998. Estructura quebrada con carga puntual

Determinar para el entramado isostático los giros, desplazamientos horizontales y verticales en los nudos $A$, $B$, $C$, $D$ y $E$:

Datos:

$E = 200\,000\text{ Kg/cm}^2$, $I = 400\,000\text{ cm}^4$ ($EI = 8\cdot 10^3\text{ t}\cdot\text{m}^2$).

Desarrolla el cálculo completo de las reacciones, diagramas de momentos flectores y la integración mediante los teoremas de Mohr para obtener los giros y desplazamientos pedidos en los nudos $A$, $B$, $C$, $D$ y $E$:
