Problema 1 · Estructuras I UPC 2000

Examen Final Junio 2004 - 1er Ejercicio (6 puntos). Cálculo de fuerza F para desplazamiento dado

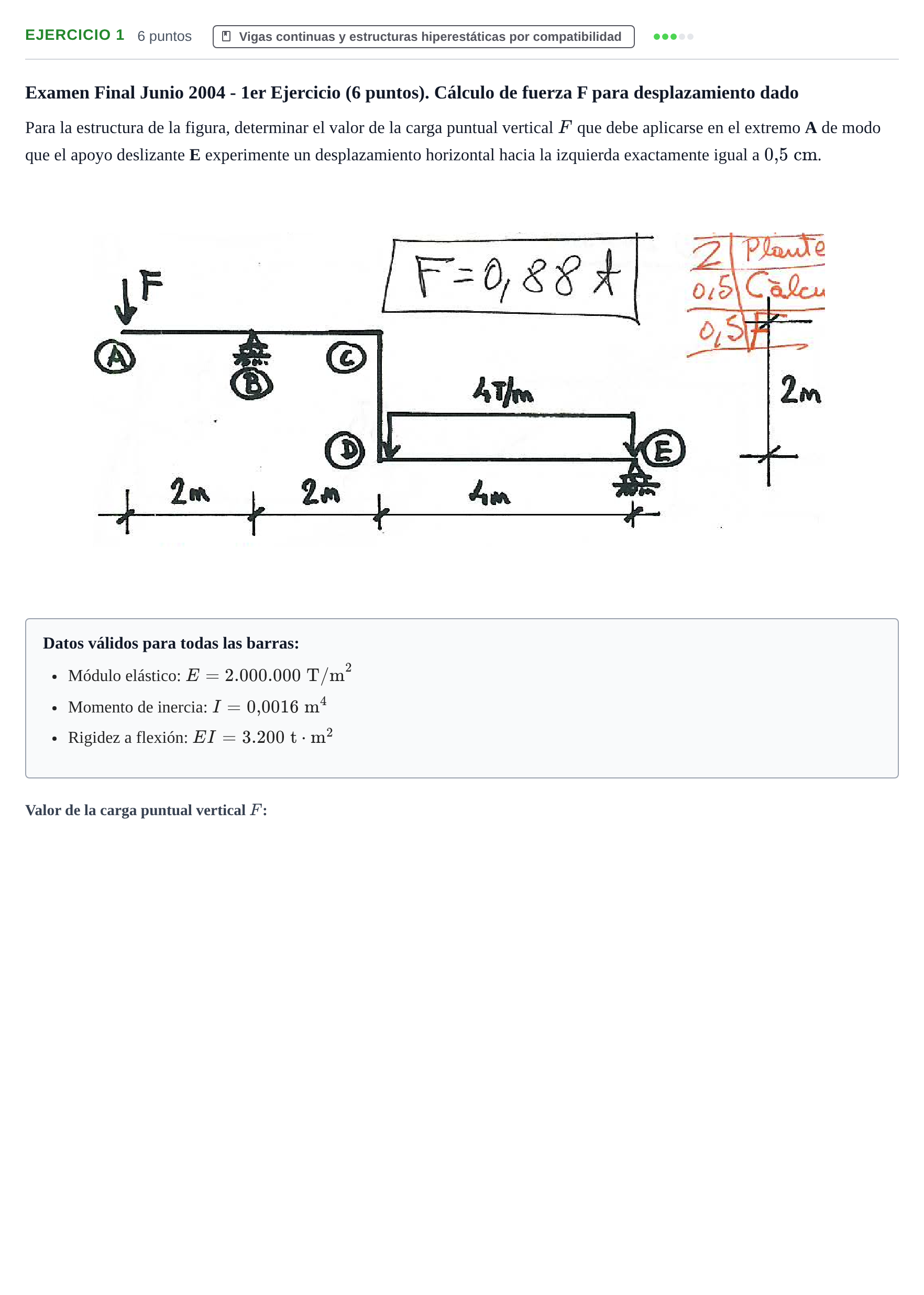

Para la estructura de la figura, determinar el valor de la carga puntual vertical $F$ que debe aplicarse en el extremo A de modo que el apoyo deslizante E experimente un desplazamiento horizontal hacia la izquierda exactamente igual a $0{,}5\text{ cm}$.

Datos válidos para todas las barras:

Módulo elástico: $E = 2.000.000\text{ T/m}^2$

Momento de inercia: $I = 0{,}0016\text{ m}^4$

Rigidez a flexión: $EI = 3.200\text{ t}\cdot\text{m}^2$
