Enunciado

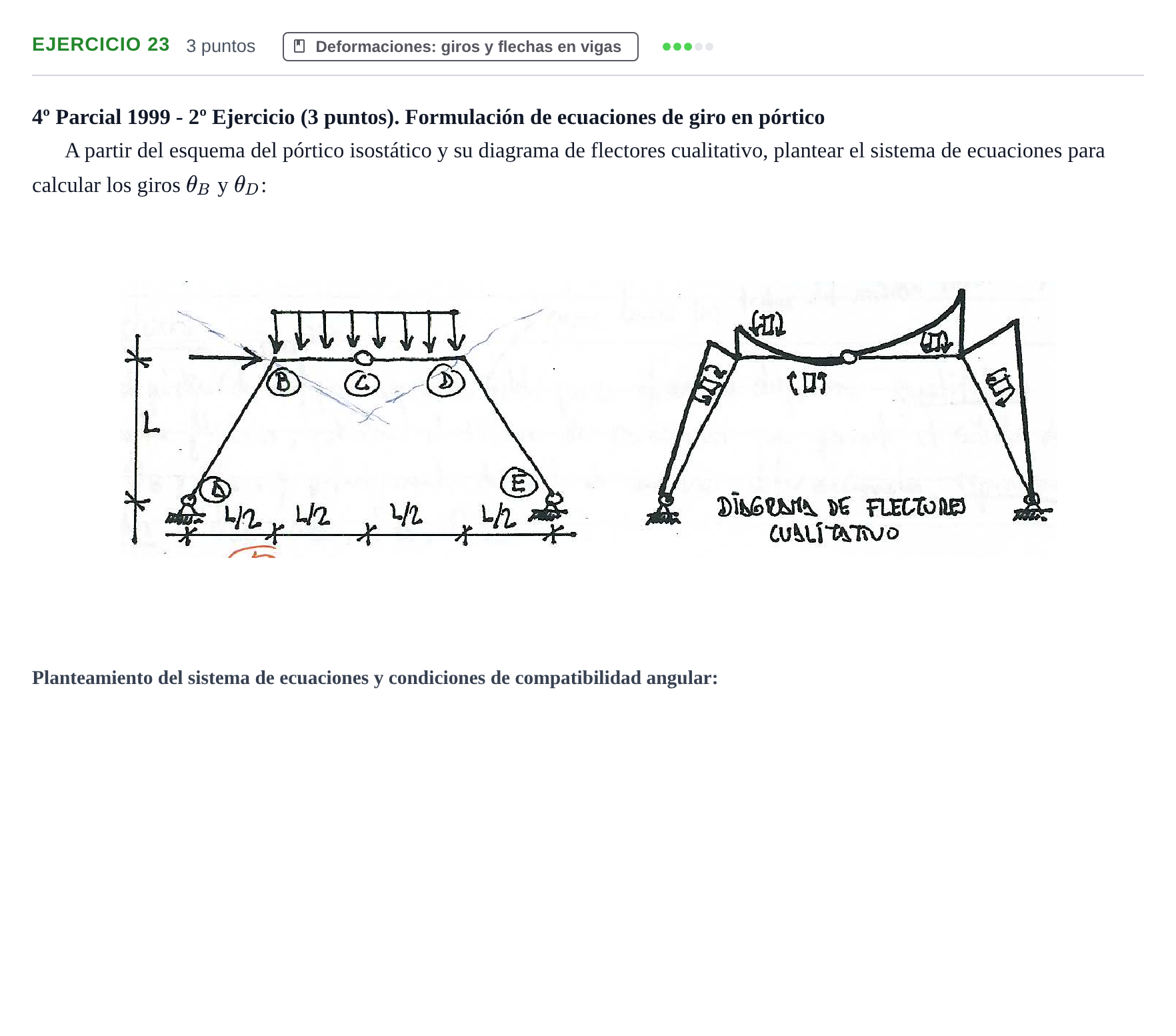

4º Parcial 1999 - 2º Ejercicio (3 puntos). Formulación de ecuaciones de giro en pórtico
A partir del esquema del pórtico isostático y su diagrama de flectores cualitativo, plantear el sistema de ecuaciones para calcular los giros y :
Solución
Según los criterios oficiales de corrección
A partir del esquema del pórtico isostático y su diagrama de flectores cualitativo, plantear el sistema de ecuaciones para calcular los giros y :
Solución: Se aplican las ecuaciones de compatibilidad angular en los nudos rígidos y en la rótula central C, expresando los giros de barra en función de los desplazamientos nodales y las áreas de flectores divididas por EI.
