Problema 26 · Estructuras I UPC 2008

26. 4º Parcial Diciembre 1998. Pórtico triangular con carga lateral

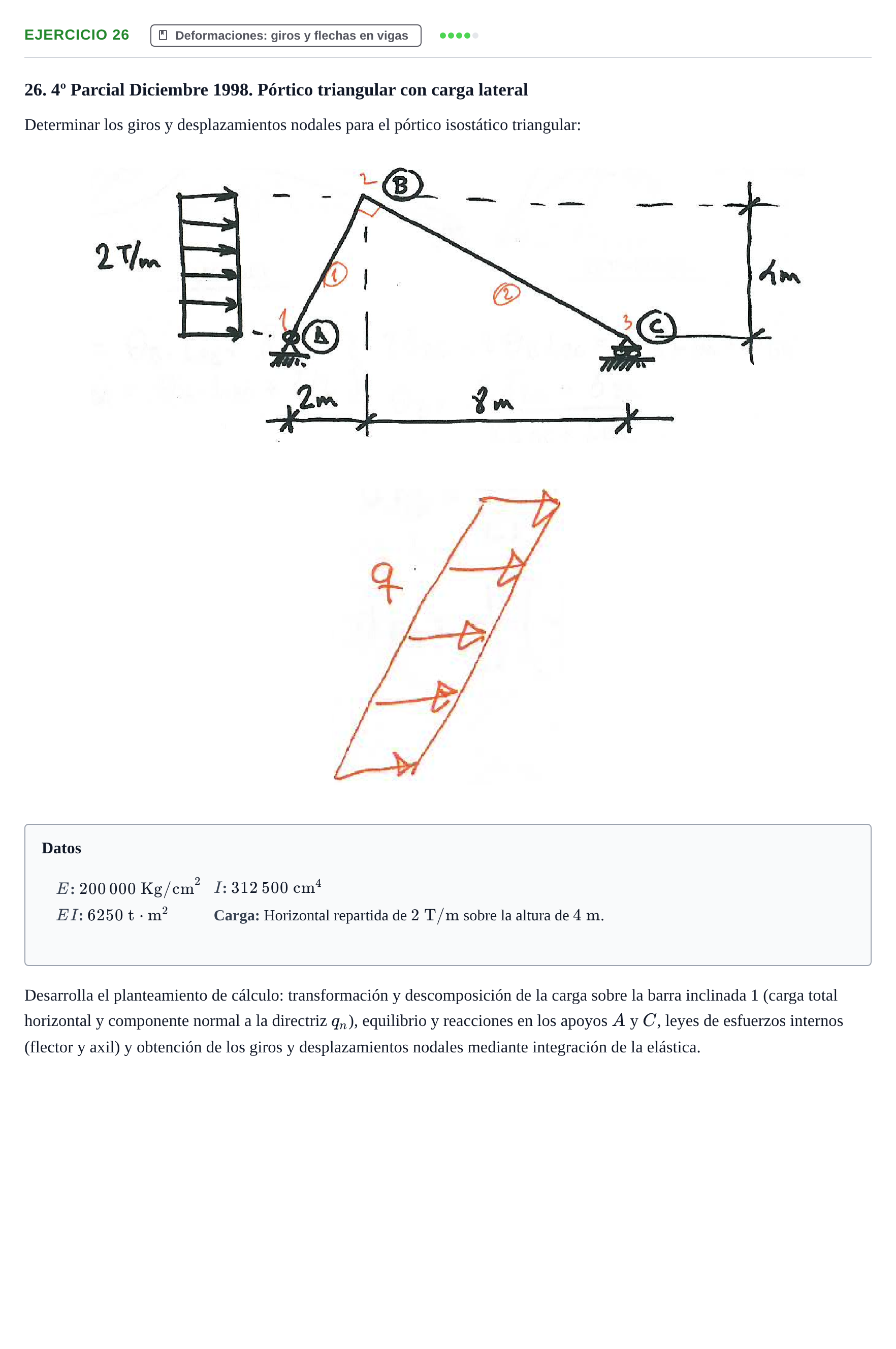

Determinar los giros y desplazamientos nodales para el pórtico isostático triangular:

Datos

$E$:

$200\,000\text{ Kg/cm}^2$

$I$:

$312\,500\text{ cm}^4$

$EI$:

$6250\text{ t}\cdot\text{m}^2$

Carga:

Horizontal repartida de $2\text{ T/m}$ sobre la altura de $4\text{ m}$.

Desarrolla el planteamiento de cálculo: transformación y descomposición de la carga sobre la barra inclinada 1 (carga total horizontal y componente normal a la directriz $q_n$), equilibrio y reacciones en los apoyos $A$ y $C$, leyes de esfuerzos internos (flector y axil) y obtención de los giros y desplazamientos nodales mediante integración de la elástica.
