Problema 6 · Estructuras I UPC 2008

Enunciado

Examen Final Curso 97/98 (1C) - Ejercicio 2. Pórtico con barra inclinada

Determinar el valor del desplazamiento horizontal, desplazamiento vertical y giro en el extremo libre $B$ para el pórtico isostático de la figura:

Datos

$E = 200\,000\text{ kp/cm}^2$ , $I = 160\,000\text{ cm}^4$ ( $EI = 3200\text{ t}\cdot\text{m}^2$ ). Se desprecia la deformación por esfuerzo axil.

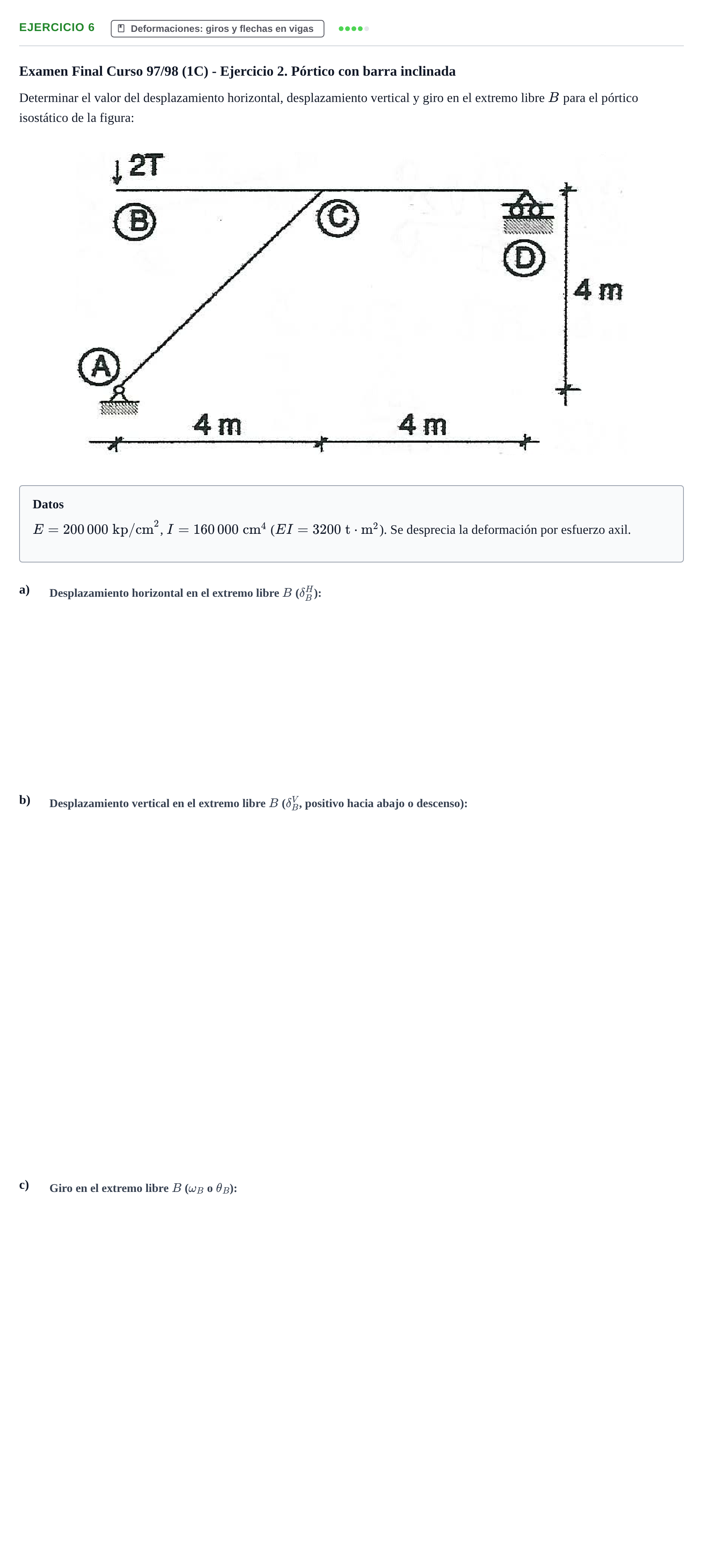

Enunciado: Problema 6 · Estructuras I UPC 2008

Según los criterios oficiales de corrección

Desplazamiento horizontal en el extremo libre B (\delta_B^H):

Solución: $0$ m / $0$ cm / $0$ mm

Desplazamiento vertical en el extremo libre B (\delta_B^V):

Solución: $0{,}0132$ m / $1{,}32$ cm / $13{,}2$ mm

Giro en el extremo libre B (\omega_B):

Solución: $0{,}00414$ rad / $4{,}14$ mrad
