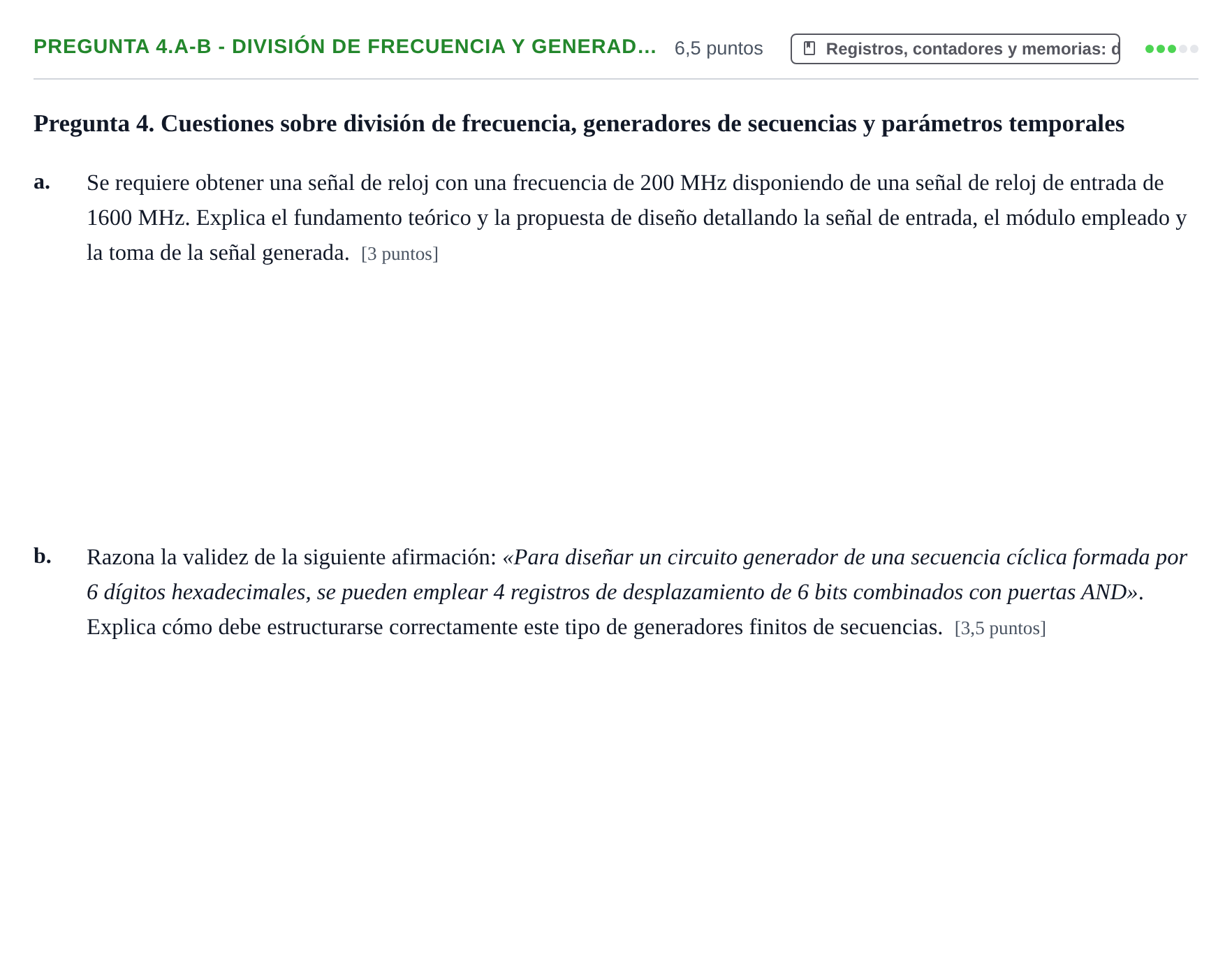

a. Se requiere obtener una señal de reloj con una frecuencia de 200 MHz disponiendo de una señal de reloj de entrada de 1600 MHz. Explica el fundamento teórico y la propuesta de diseño detallando la señal de entrada, el módulo empleado y la toma de la señal generada.

Solución: Factor de división $\frac{1600\text{ MHz}}{200\text{ MHz}} = 8 = 2^3$. Se emplea un contador síncrono binario de $n=3$ bits ($q_2, q_1, q_0$) de módulo 8 (de 0 a 7), conectando el reloj base de 1600 MHz a su entrada $CK$. La salida de bit más significativo $q_2$ proporciona una señal de frecuencia $f/8 = 200\text{ MHz}$ con ciclo de trabajo del 50%.

b. Razona la validez de la siguiente afirmación: «Para diseñar un circuito generador de una secuencia cíclica formada por 6 dígitos hexadecimales, se pueden emplear 4 registros de desplazamiento de 6 bits combinados con puertas AND». Explica cómo debe estructurarse correctamente este tipo de generadores finitos de secuencias.

Solución: La afirmación es FALSA. La estructura correcta consiste en un contador binario de 3 bits con recorte de ciclo a 6 estados mediante la señal síncrona de carga (load) y un bloque de lógica combinacional que decodifique cada estado a las 4 líneas binarias del dígito hexadecimal correspondiente.
