Pregunta 3 · Fonaments dels Computadors UAB 2023

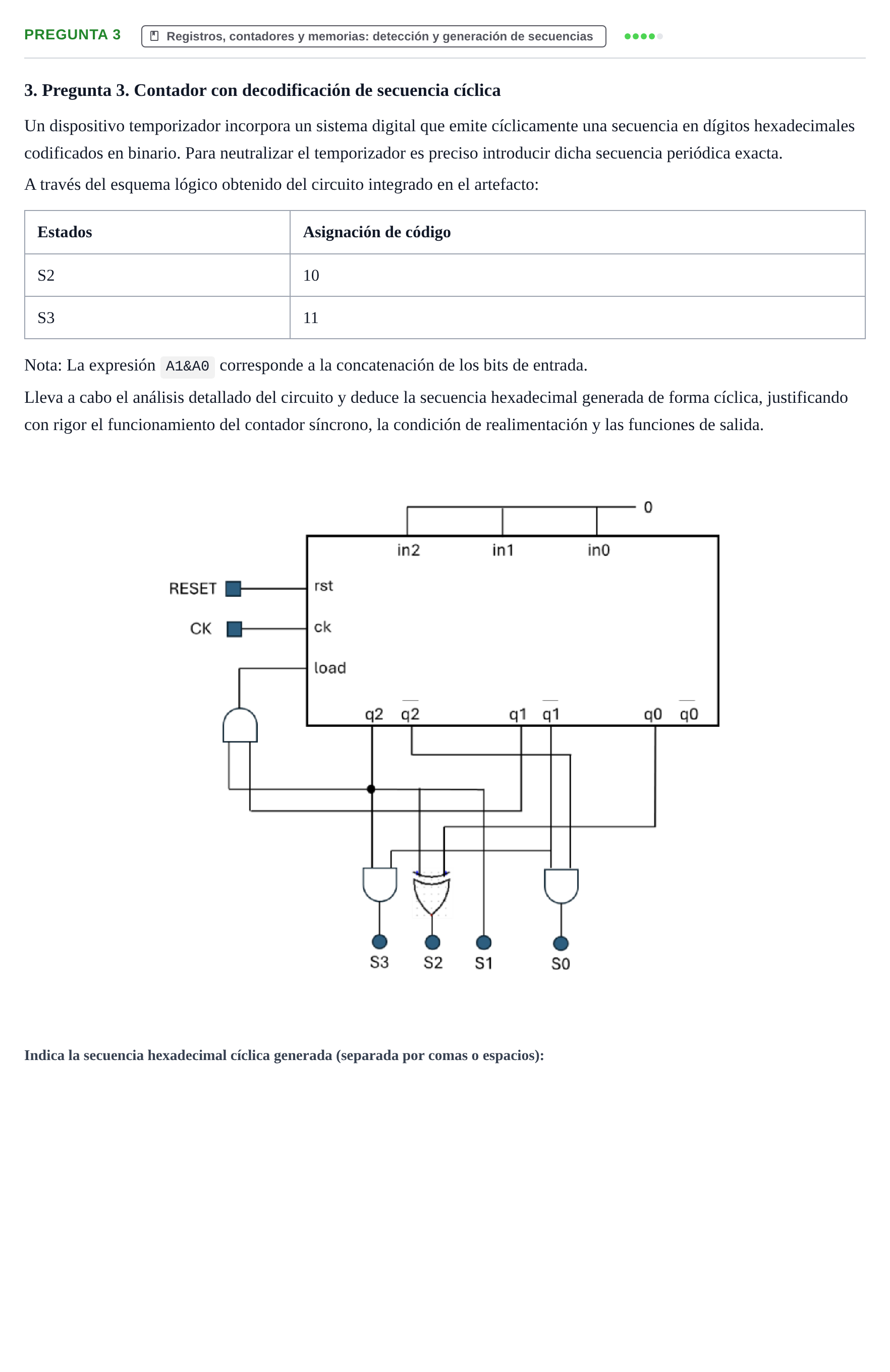

3. Pregunta 3. Contador con decodificación de secuencia cíclica

Un dispositivo temporizador incorpora un sistema digital que emite cíclicamente una secuencia en dígitos hexadecimales codificados en binario. Para neutralizar el temporizador es preciso introducir dicha secuencia periódica exacta.

A través del esquema lógico obtenido del circuito integrado en el artefacto:

Estados

Asignación de código

S2

10

S3

11

Nota: La expresión A1&A0 corresponde a la concatenación de los bits de entrada.

Lleva a cabo el análisis detallado del circuito y deduce la secuencia hexadecimal generada de forma cíclica, justificando con rigor el funcionamiento del contador síncrono, la condición de realimentación y las funciones de salida.
