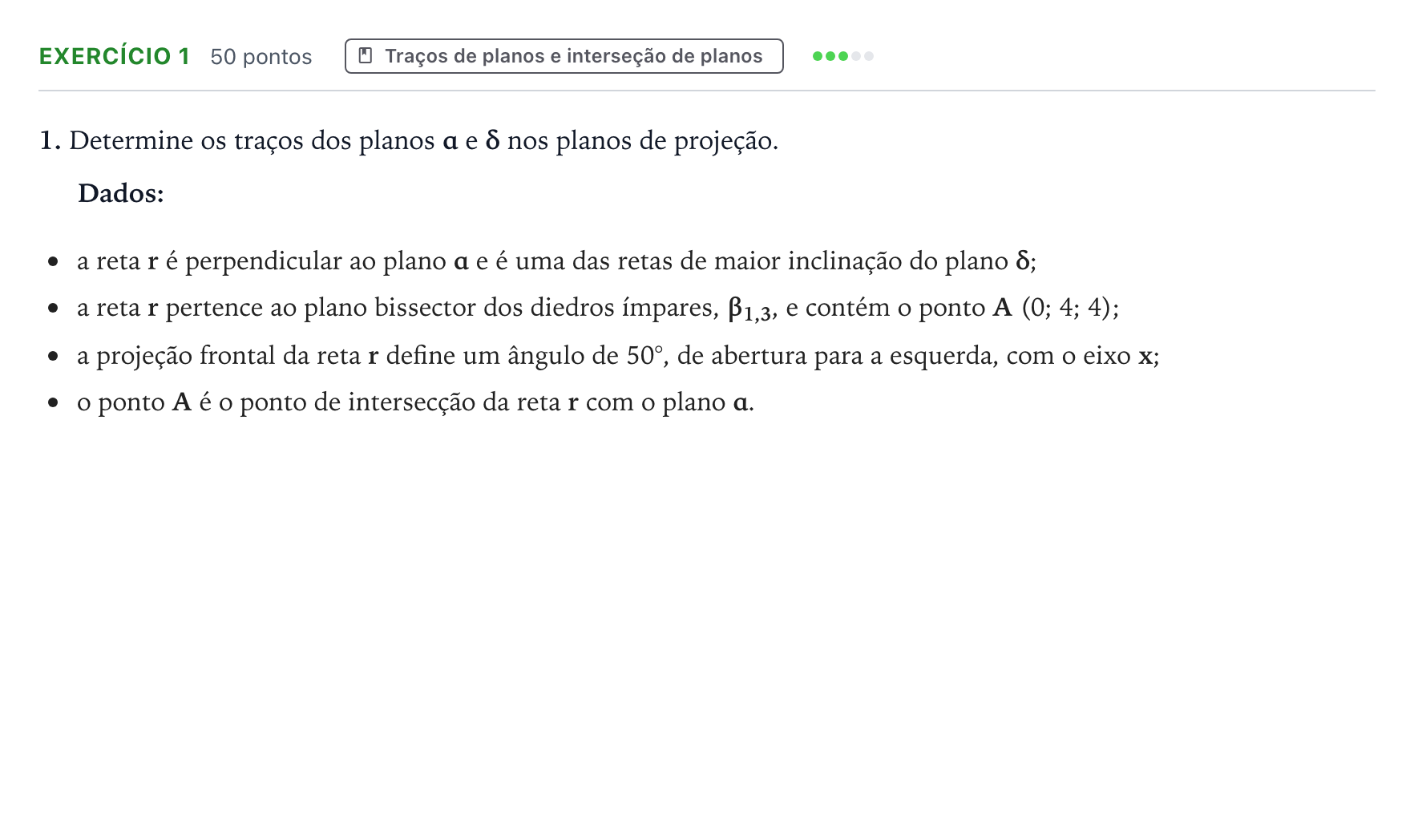

Exercício 1 · Exame Nacional Geometria Descritiva A 1.ª fase 2025

1. Determine os traços dos planos α e δ nos planos de projeção.

Dados:

a reta r é perpendicular ao plano α e é uma das retas de maior inclinação do plano δ;

a reta r pertence ao plano bissector dos diedros ímpares, β 1,3, e contém o ponto A (0; 4; 4);

a projeção frontal da reta r define um ângulo de 50°, de abertura para a esquerda, com o eixo x;

o ponto A é o ponto de intersecção da reta r com o plano α.
