Exercício 1 · Exame Nacional Geometria Descritiva A Época especial 2022

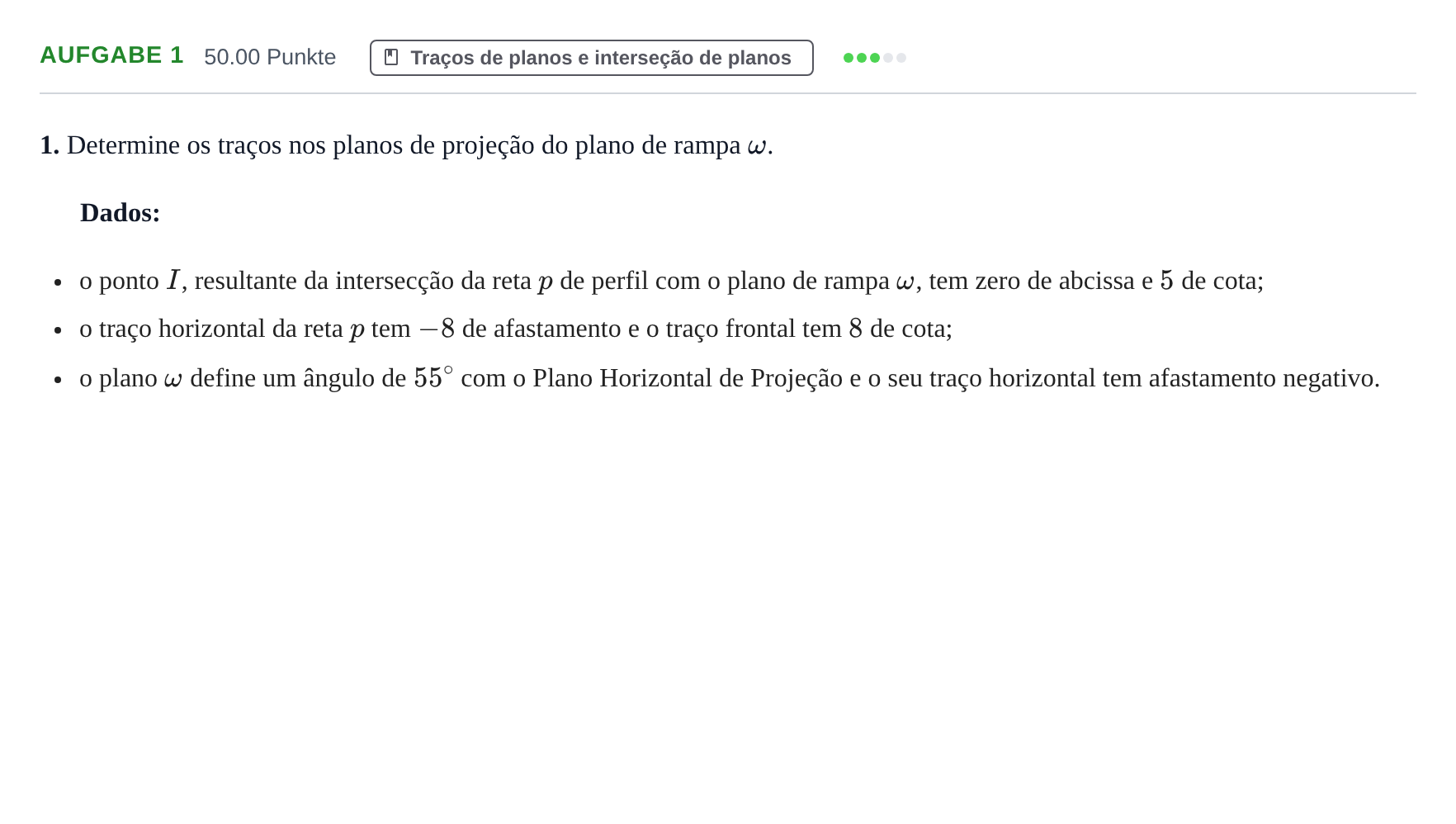

1. Determine os traços nos planos de projeção do plano de rampa $\omega$.

Dados:

o ponto $I$, resultante da intersecção da reta $p$ de perfil com o plano de rampa $\omega$, tem zero de abcissa e $5$ de cota;

o traço horizontal da reta $p$ tem $-8$ de afastamento e o traço frontal tem $8$ de cota;

o plano $\omega$ define um ângulo de $55^\circ$ com o Plano Horizontal de Projeção e o seu traço horizontal tem afastamento negativo.
