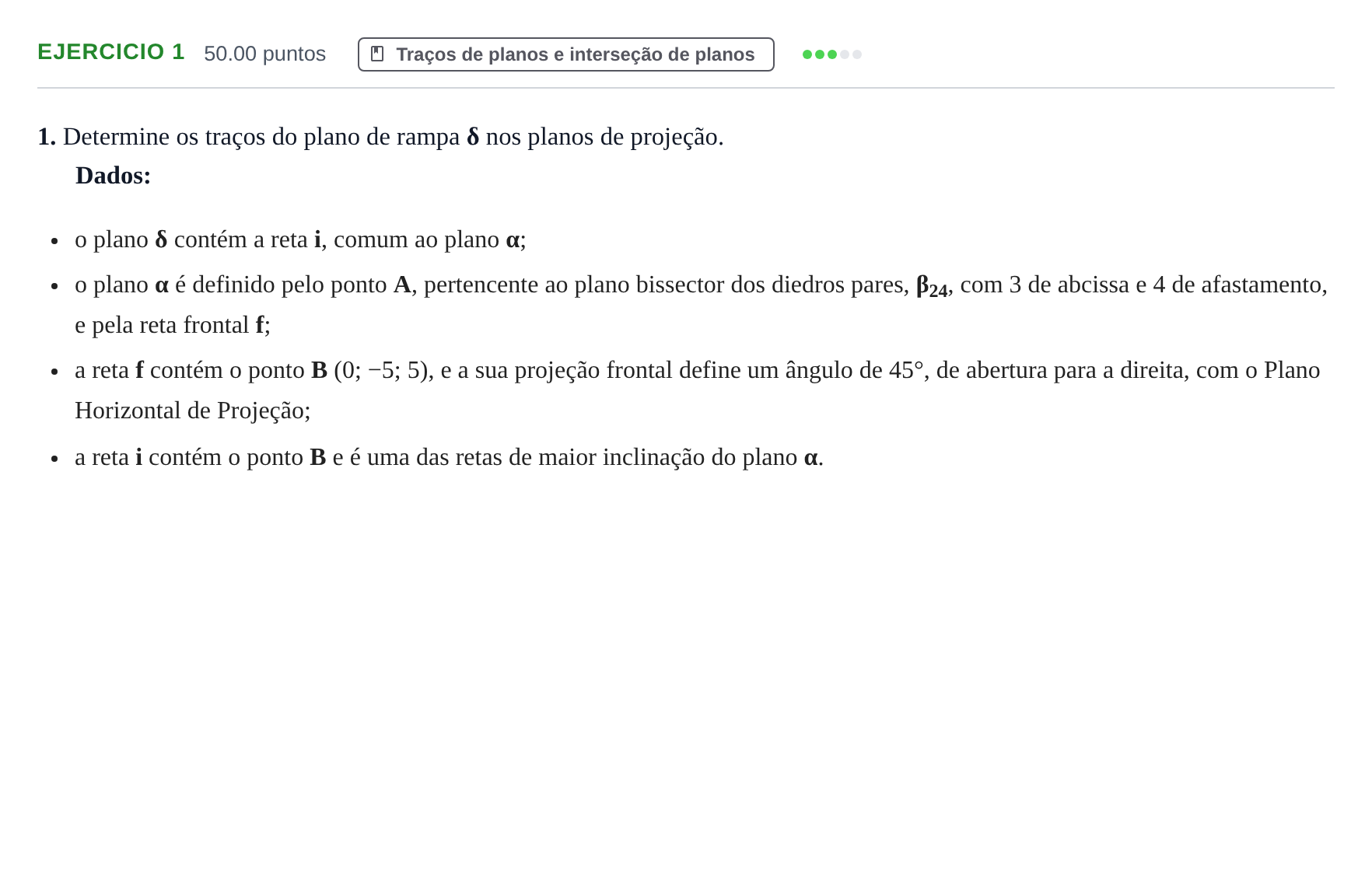

Exercício 1 · Exame Nacional Geometria Descritiva A 2.ª fase 2023

1. Determine os traços do plano de rampa δ nos planos de projeção.

Dados:

o plano δ contém a reta i, comum ao plano α;

o plano α é definido pelo ponto A, pertencente ao plano bissector dos diedros pares, β 24, com 3 de abcissa e 4 de afastamento, e pela reta frontal f;

a reta f contém o ponto B (0; −5; 5), e a sua projeção frontal define um ângulo de 45°, de abertura para a direita, com o Plano Horizontal de Projeção;

a reta i contém o ponto B e é uma das retas de maior inclinação do plano α.
