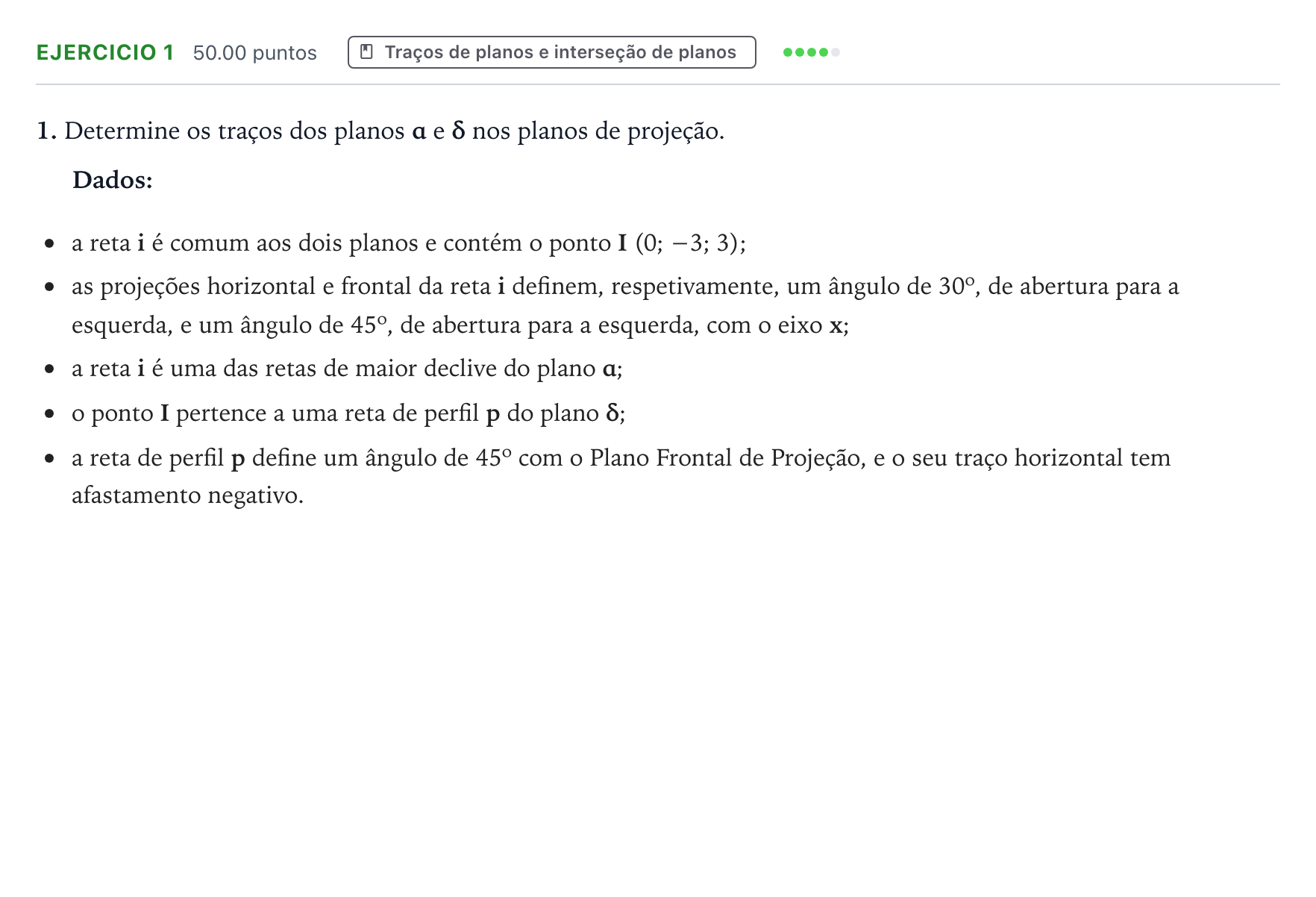

Exercício 1 · Exame Nacional Geometria Descritiva A 1.ª fase 2026

1. Determine os traços dos planos α e δ nos planos de projeção.

Dados:

a reta i é comum aos dois planos e contém o ponto I (0; −3; 3);

as projeções horizontal e frontal da reta i definem, respetivamente, um ângulo de 30º, de abertura para a esquerda, e um ângulo de 45º, de abertura para a esquerda, com o eixo x;

a reta i é uma das retas de maior declive do plano α;

o ponto I pertence a uma reta de perfil p do plano δ;

a reta de perfil p define um ângulo de 45º com o Plano Frontal de Projeção, e o seu traço horizontal tem afastamento negativo.
