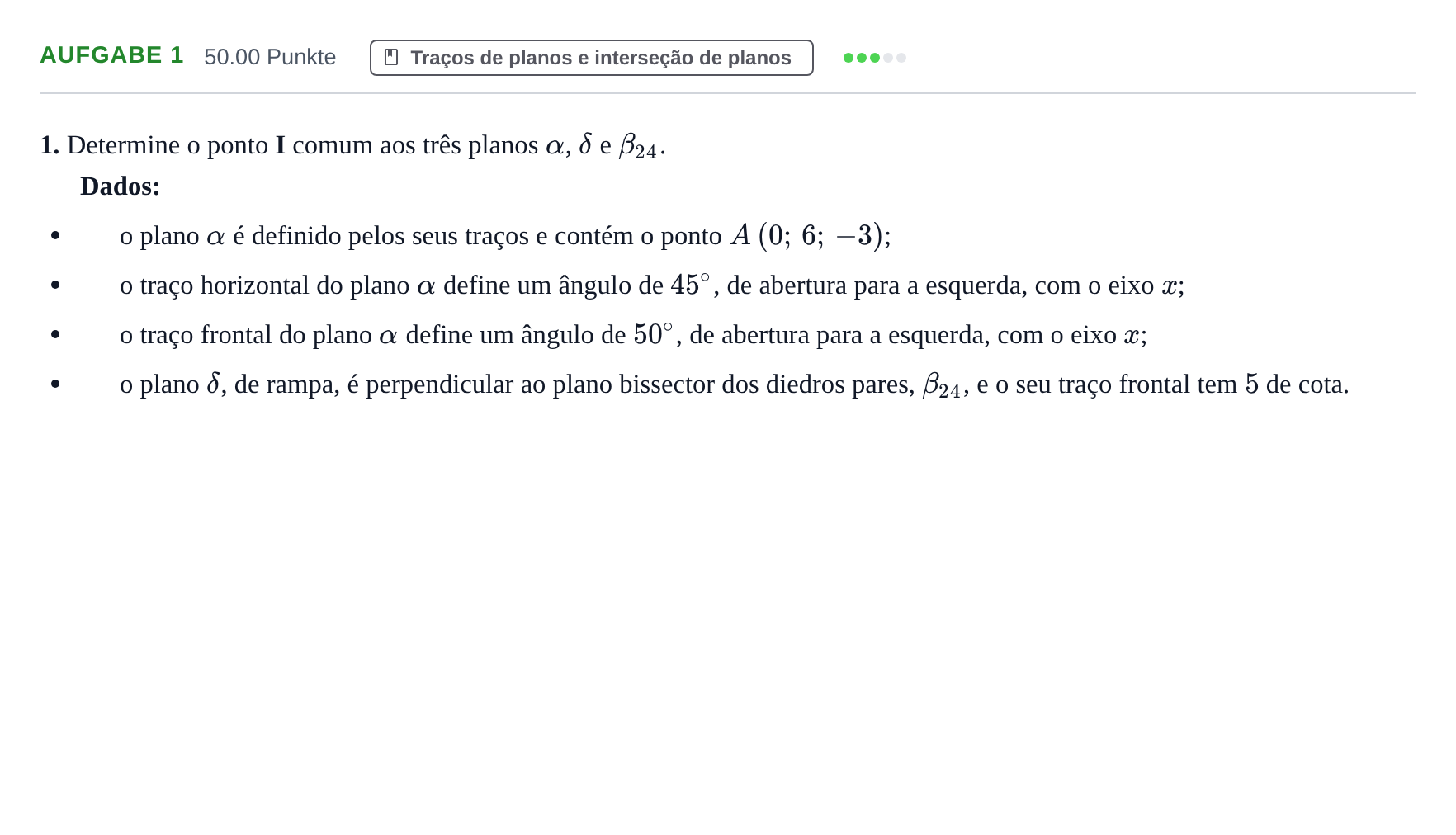

Exercício 1 · Exame Nacional Geometria Descritiva A 1.ª fase 2021

1. Determine o ponto I comum aos três planos $\alpha$, $\delta$ e $\beta_{24}$.

Dados: o plano $\alpha$ é definido pelos seus traços e contém o ponto $A\,(0;\, 6;\, -3)$;

o traço horizontal do plano $\alpha$ define um ângulo de $45^\circ$, de abertura para a esquerda, com o eixo $x$;

o traço frontal do plano $\alpha$ define um ângulo de $50^\circ$, de abertura para a esquerda, com o eixo $x$;

o plano $\delta$, de rampa, é perpendicular ao plano bissector dos diedros pares, $\beta_{24}$, e o seu traço frontal tem $5$ de cota.
