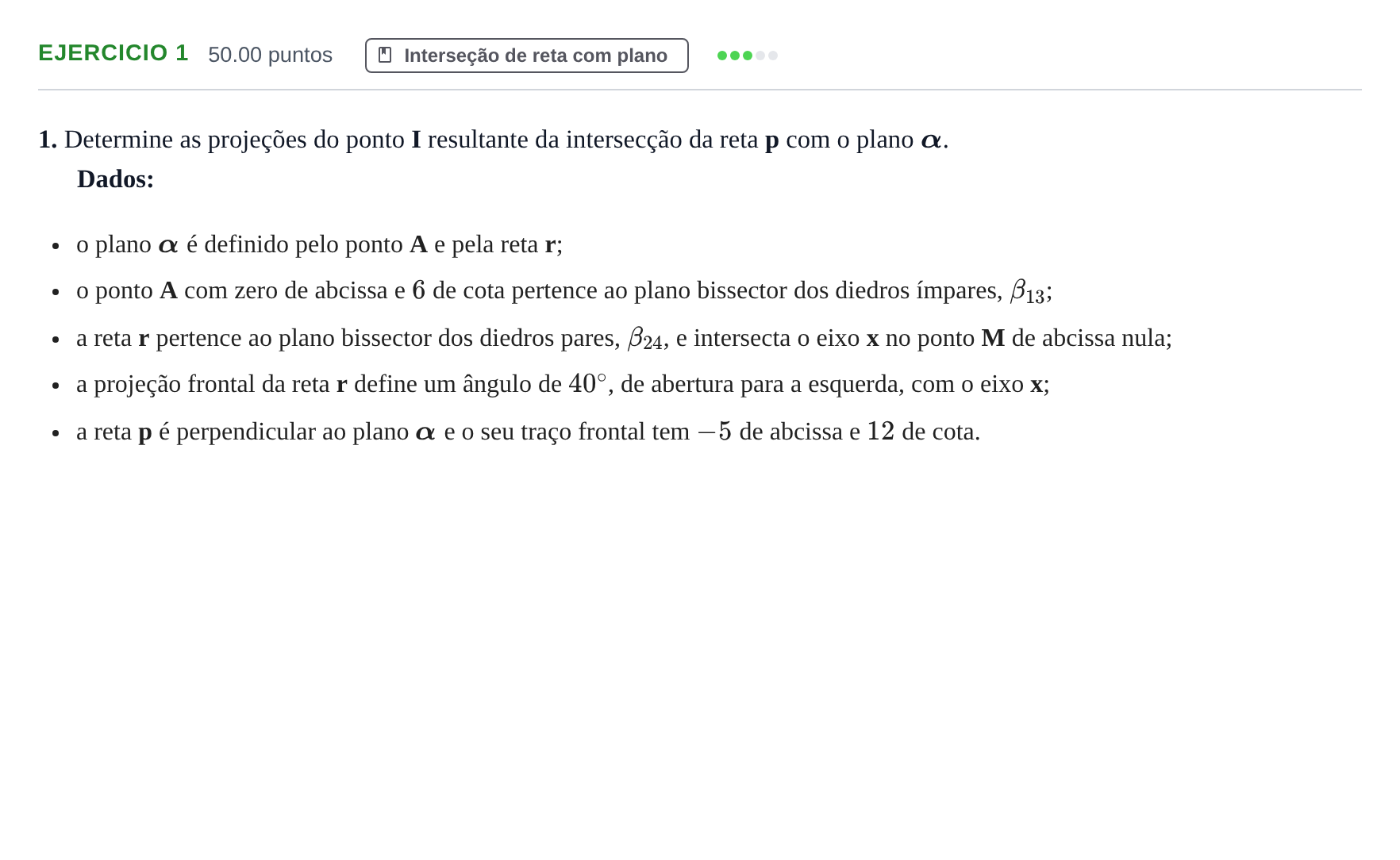

Exercício 1 · Exame Nacional Geometria Descritiva A Época especial 2021

1. Determine as projeções do ponto I resultante da intersecção da reta p com o plano $\boldsymbol{\alpha}$.

Dados:

o plano $\boldsymbol{\alpha}$ é definido pelo ponto A e pela reta r;

o ponto A com zero de abcissa e $6$ de cota pertence ao plano bissector dos diedros ímpares, $\beta_{13}$;

a reta r pertence ao plano bissector dos diedros pares, $\beta_{24}$, e intersecta o eixo x no ponto M de abcissa nula;

a projeção frontal da reta r define um ângulo de $40^\circ$, de abertura para a esquerda, com o eixo x;

a reta p é perpendicular ao plano $\boldsymbol{\alpha}$ e o seu traço frontal tem $-5$ de abcissa e $12$ de cota.
