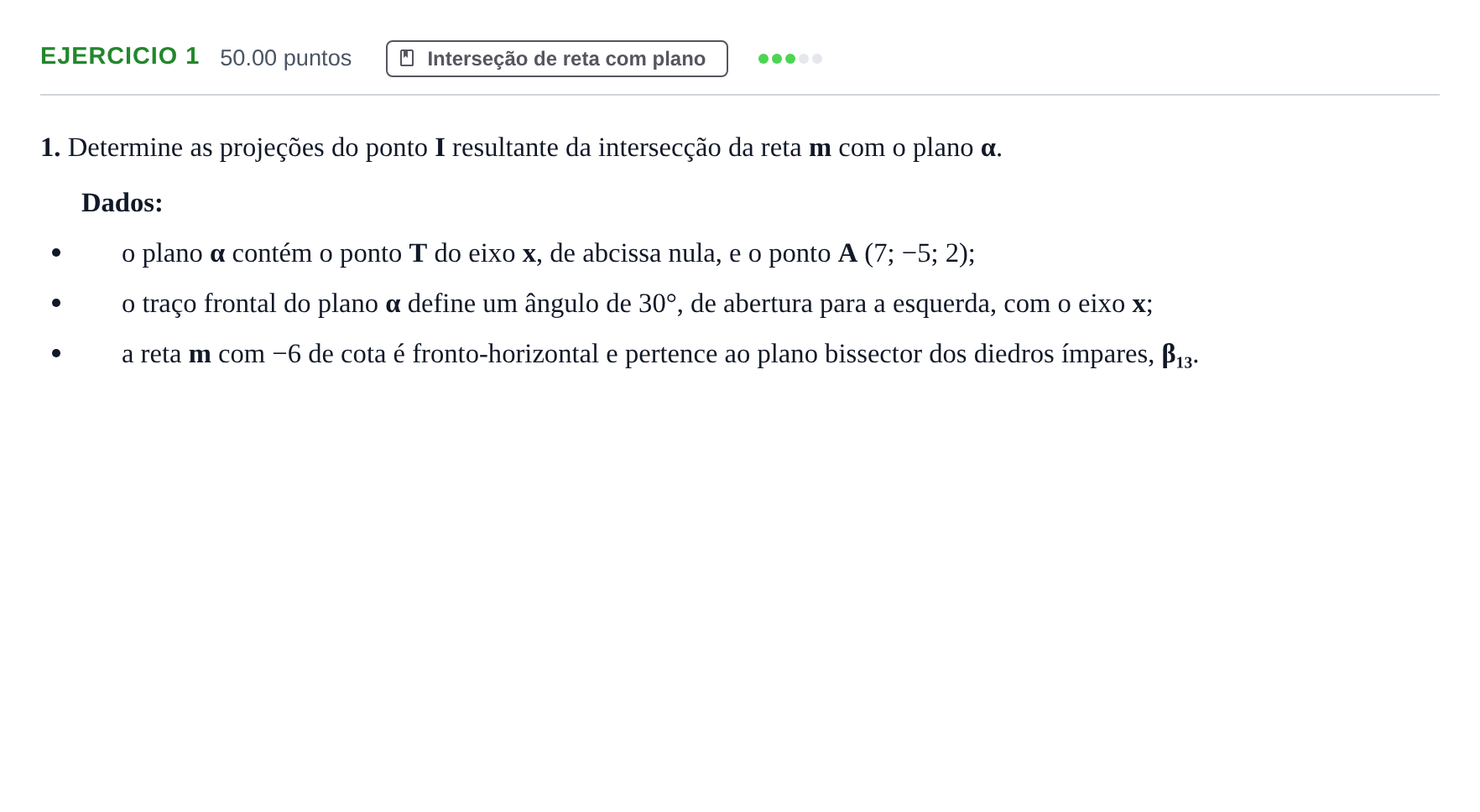

Exercício 1 · Exame Nacional Geometria Descritiva A 2.ª fase 2021

1. Determine as projeções do ponto I resultante da intersecção da reta m com o plano α.

Dados:

o plano α contém o ponto T do eixo x, de abcissa nula, e o ponto A (7; −5; 2);

o traço frontal do plano α define um ângulo de 30°, de abertura para a esquerda, com o eixo x;

a reta m com −6 de cota é fronto-horizontal e pertence ao plano bissector dos diedros ímpares, β₁₃.
