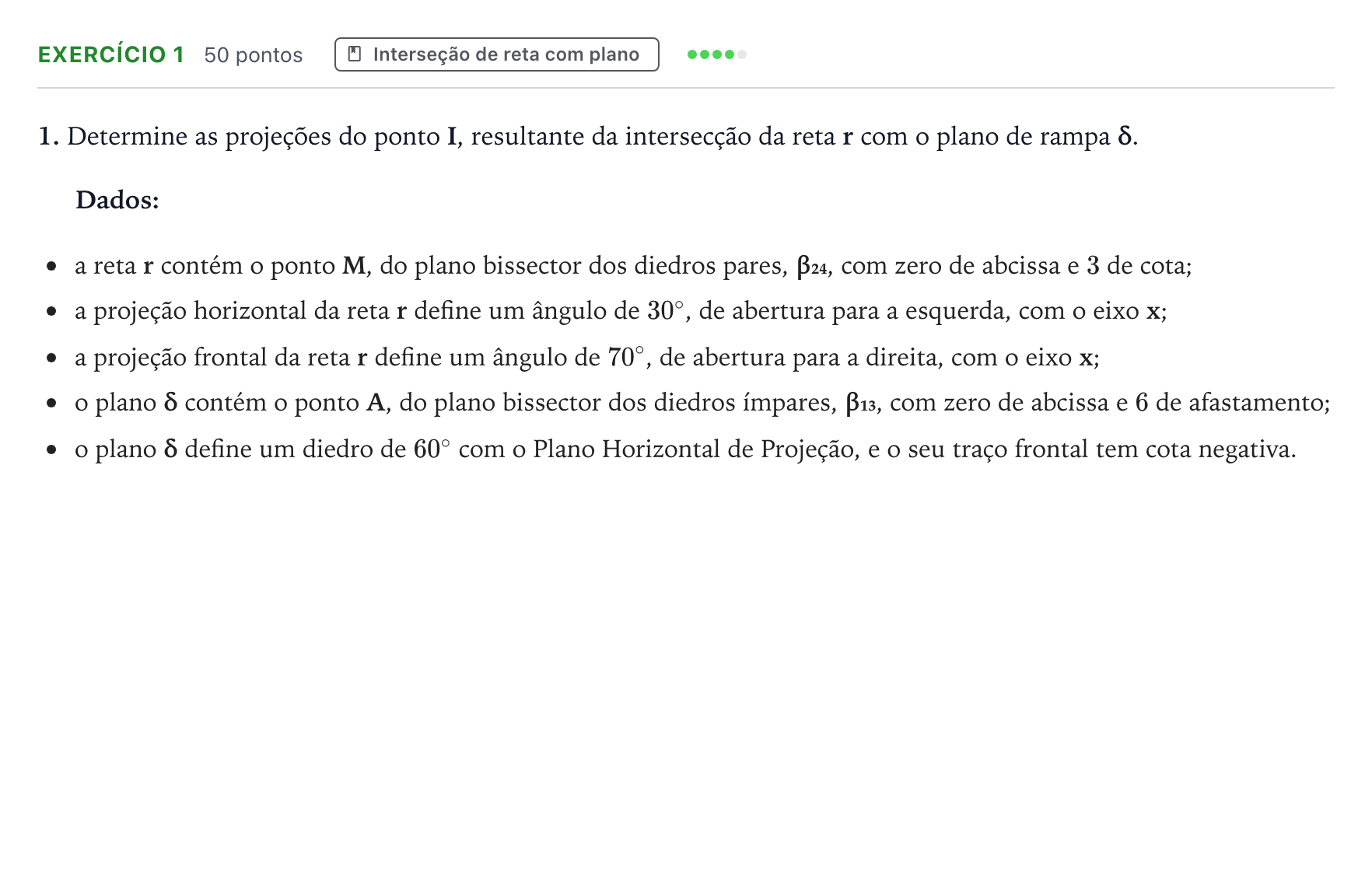

Exercício 1 · Exame Nacional Geometria Descritiva A Época especial 2025

1. Determine as projeções do ponto I, resultante da intersecção da reta r com o plano de rampa δ.

Dados:

a reta r contém o ponto M, do plano bissector dos diedros pares, β₂₄, com zero de abcissa e $3$ de cota;

a projeção horizontal da reta r define um ângulo de $30^\circ$, de abertura para a esquerda, com o eixo x;

a projeção frontal da reta r define um ângulo de $70^\circ$, de abertura para a direita, com o eixo x;

o plano δ contém o ponto A, do plano bissector dos diedros ímpares, β₁₃, com zero de abcissa e $6$ de afastamento;

o plano δ define um diedro de $60^\circ$ com o Plano Horizontal de Projeção, e o seu traço frontal tem cota negativa.
