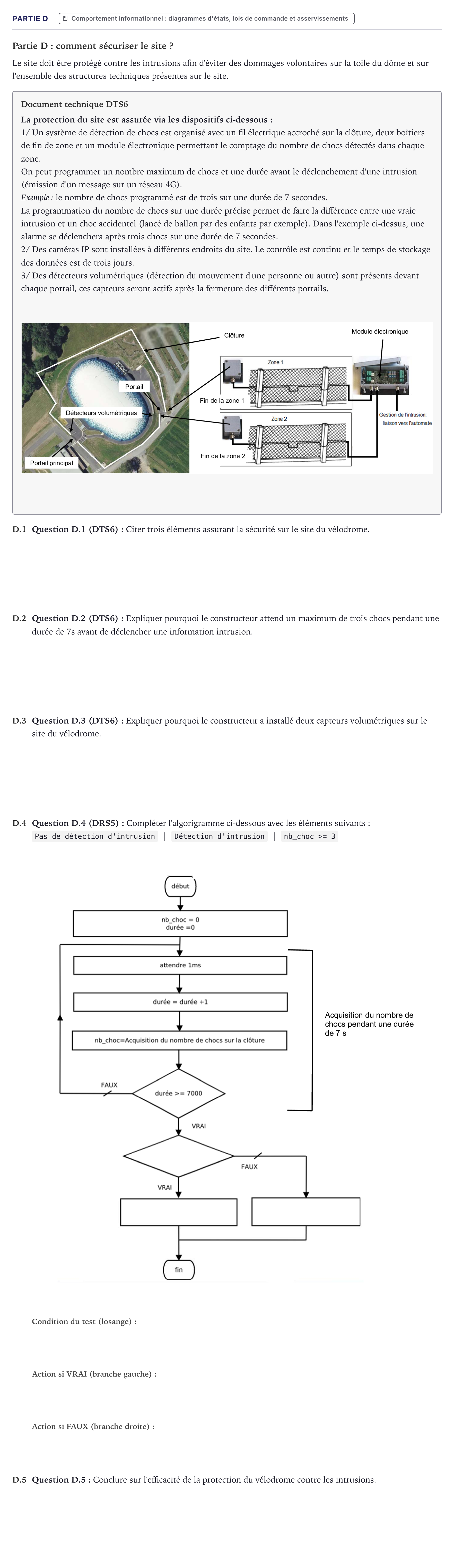

Partie D · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - SIN 2023

Partie D: comment sécuriser le site ?

Le site doit être protégé contre les intrusions afin d'éviter des dommages volontaires sur la toile du dôme et sur l'ensemble des structures techniques présentes sur le site.

Document technique DTS6

La protection du site est assurée via les dispositifs ci-dessous:

1/ Un système de détection de chocs est organisé avec un fil électrique accroché sur la clôture, deux boîtiers de fin de zone et un module électronique permettant le comptage du nombre de chocs détectés dans chaque zone.

On peut programmer un nombre maximum de chocs et une durée avant le déclenchement d'une intrusion (émission d'un message sur un réseau 4G).

Exemple: le nombre de chocs programmé est de trois sur une durée de 7 secondes.

La programmation du nombre de chocs sur une durée précise permet de faire la différence entre une vraie intrusion et un choc accidentel (lancé de ballon par des enfants par exemple). Dans l'exemple ci-dessus, une alarme se déclenchera après trois chocs sur une durée de 7 secondes.

2/ Des caméras IP sont installées à différents endroits du site. Le contrôle est continu et le temps de stockage des données est de trois jours.

3/ Des détecteurs volumétriques (détection du mouvement d'une personne ou autre) sont présents devant chaque portail, ces capteurs seront actifs après la fermeture des différents portails.

D.1

Question D.1 (DTS6): Citer trois éléments assurant la sécurité sur le site du vélodrome.

D.2

Question D.2 (DTS6): Expliquer pourquoi le constructeur attend un maximum de trois chocs pendant une durée de 7s avant de déclencher une information intrusion.

D.3

Question D.3 (DTS6): Expliquer pourquoi le constructeur a installé deux capteurs volumétriques sur le site du vélodrome.

D.4

Question D.4 (DRS5): Compléter l'algorigramme ci-dessous avec les éléments suivants:

Pas de détection d'intrusion | Détection d'intrusion | nb_choc >= 3

D.5

Question D.5: Conclure sur l'efficacité de la protection du vélodrome contre les intrusions.
