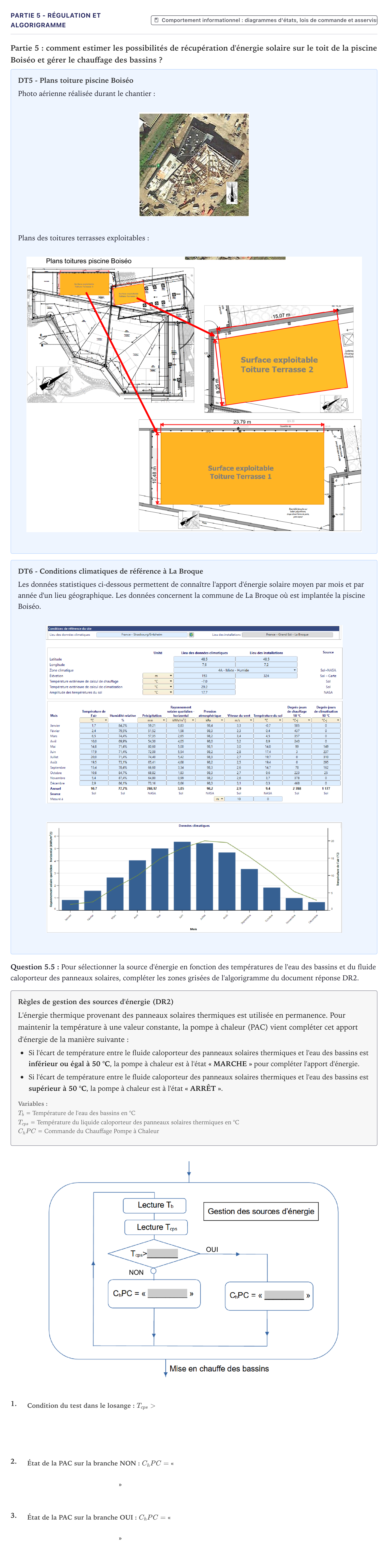

Partie 5 - Régulation et algorigramme · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - EE 2022

Partie 5: comment estimer les possibilités de récupération d'énergie solaire sur le toit de la piscine Boiséo et gérer le chauffage des bassins ?

DT5 - Plans toiture piscine Boiséo

Photo aérienne réalisée durant le chantier:

Plans des toitures terrasses exploitables:

DT6 - Conditions climatiques de référence à La Broque

Les données statistiques ci-dessous permettent de connaître l'apport d'énergie solaire moyen par mois et par année d'un lieu géographique. Les données concernent la commune de La Broque où est implantée la piscine Boiséo.

Question 5.5: Pour sélectionner la source d'énergie en fonction des températures de l'eau des bassins et du fluide caloporteur des panneaux solaires, compléter les zones grisées de l'algorigramme du document réponse DR2.

Règles de gestion des sources d'énergie (DR2)

L'énergie thermique provenant des panneaux solaires thermiques est utilisée en permanence. Pour maintenir la température à une valeur constante, la pompe à chaleur (PAC) vient compléter cet apport d'énergie de la manière suivante:

Si l'écart de température entre le fluide caloporteur des panneaux solaires thermiques et l'eau des bassins est inférieur ou égal à 50 °C, la pompe à chaleur est à l'état « MARCHE » pour compléter l'apport d'énergie.

Si l'écart de température entre le fluide caloporteur des panneaux solaires thermiques et l'eau des bassins est supérieur à 50 °C, la pompe à chaleur est à l'état « ARRÊT ».

Variables:

$T_b$ = Température de l'eau des bassins en °C

$T_{cps}$ = Température du liquide caloporteur des panneaux solaires thermiques en °C

$C_hPC$ = Commande du Chauffage Pompe à Chaleur

1.

2.

»

3.

»
