Partie 5 - Question 5.5 · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - SIN 2022

Partie 5: comment estimer les possibilités de récupération d'énergie solaire sur le toit de la piscine Boiséo et gérer le chauffage des bassins ?

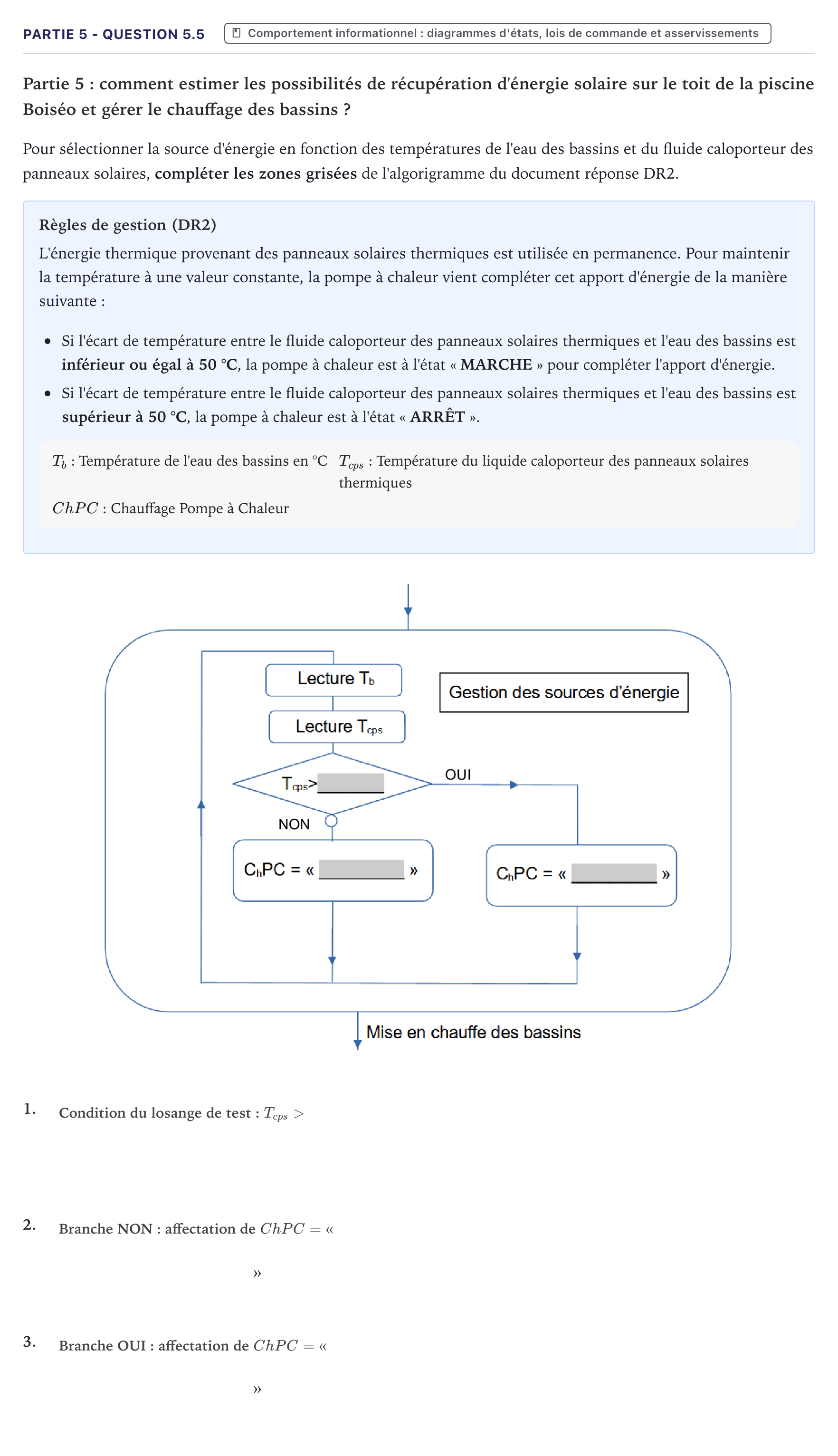

Pour sélectionner la source d'énergie en fonction des températures de l'eau des bassins et du fluide caloporteur des panneaux solaires, compléter les zones grisées de l'algorigramme du document réponse DR2.

Règles de gestion (DR2)

L'énergie thermique provenant des panneaux solaires thermiques est utilisée en permanence. Pour maintenir la température à une valeur constante, la pompe à chaleur vient compléter cet apport d'énergie de la manière suivante:

Si l'écart de température entre le fluide caloporteur des panneaux solaires thermiques et l'eau des bassins est inférieur ou égal à 50 °C, la pompe à chaleur est à l'état « MARCHE » pour compléter l'apport d'énergie.

Si l'écart de température entre le fluide caloporteur des panneaux solaires thermiques et l'eau des bassins est supérieur à 50 °C, la pompe à chaleur est à l'état « ARRÊT ».

$T_b$: Température de l'eau des bassins en °C

$T_{cps}$: Température du liquide caloporteur des panneaux solaires thermiques

$ChPC$: Chauffage Pompe à Chaleur

1.

2.

$»$

3.

$»$
