Partie C · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - SIN 2023

Thème : Comportement informationnel : diagrammes d'états, lois de commande et asservissements · Tiré du sujet Métropole France - Systèmes d'Information et Numérique (SIN) (2023)

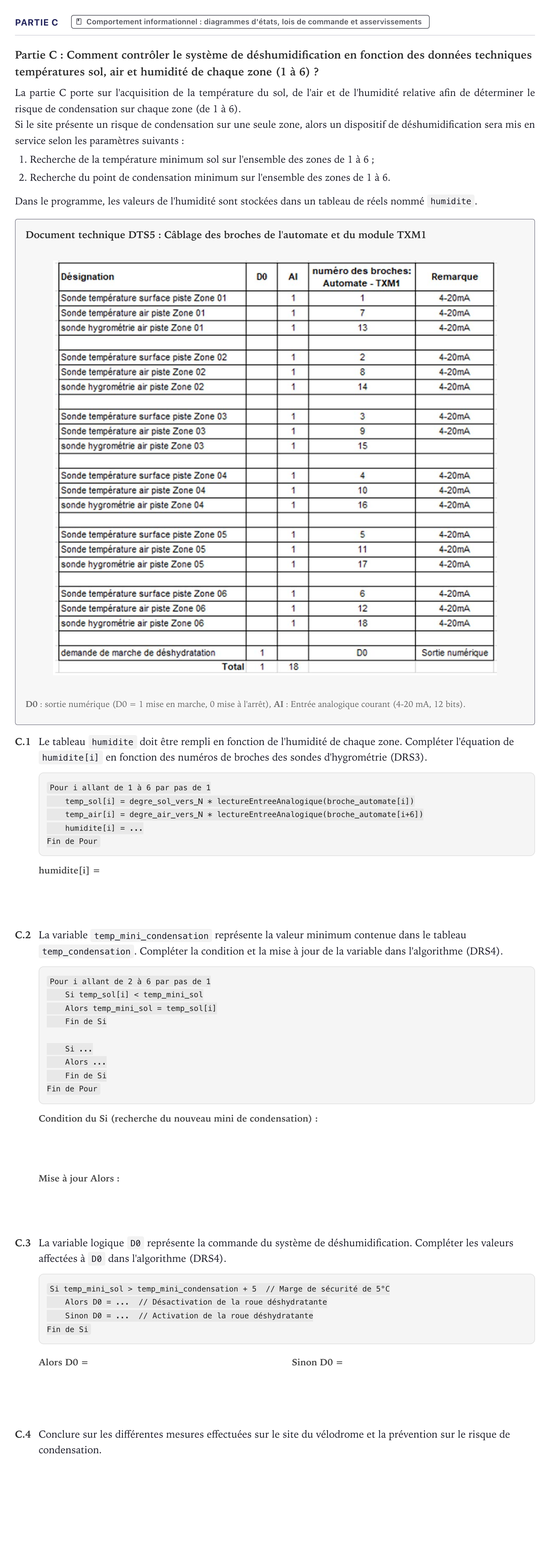

Énoncé

Partie C: Comment contrôler le système de déshumidification en fonction des données techniques températures sol, air et humidité de chaque zone (1 à 6) ?

La partie C porte sur l'acquisition de la température du sol, de l'air et de l'humidité relative afin de déterminer le risque de condensation sur chaque zone (de 1 à 6).

Si le site présente un risque de condensation sur une seule zone, alors un dispositif de déshumidification sera mis en service selon les paramètres suivants:

Recherche de la température minimum sol sur l'ensemble des zones de 1 à 6;

Recherche du point de condensation minimum sur l'ensemble des zones de 1 à 6.

Dans le programme, les valeurs de l'humidité sont stockées dans un tableau de réels nommé humidite.

Document technique DTS5: Câblage des broches de l'automate et du module TXM1

D0: sortie numérique (D0 = 1 mise en marche, 0 mise à l'arrêt), AI: Entrée analogique courant (4-20 mA, 12 bits).

C.1

Le tableau humidite doit être rempli en fonction de l'humidité de chaque zone. Compléter l'équation de humidite[i] en fonction des numéros de broches des sondes d'hygrométrie (DRS3).

Pour i allant de 1 à 6 par pas de 1

temp_sol[i] = degre_sol_vers_N * lectureEntreeAnalogique(broche_automate[i])

temp_air[i] = degre_air_vers_N * lectureEntreeAnalogique(broche_automate[i+6])

humidite[i] =...

Fin de Pour

C.2

La variable temp_mini_condensation représente la valeur minimum contenue dans le tableau temp_condensation. Compléter la condition et la mise à jour de la variable dans l'algorithme (DRS4).

Pour i allant de 2 à 6 par pas de 1

Si temp_sol[i] < temp_mini_sol

Alors temp_mini_sol = temp_sol[i]

Fin de Si

Si...

Alors...

Fin de Si

Fin de Pour

C.3

La variable logique D0 représente la commande du système de déshumidification. Compléter les valeurs affectées à D0 dans l'algorithme (DRS4).

Si temp_mini_sol > temp_mini_condensation + 5 // Marge de sécurité de 5°C

Alors D0 =... // Désactivation de la roue déshydratante

Sinon D0 =... // Activation de la roue déshydratante

Fin de Si

C.4

Conclure sur les différentes mesures effectuées sur le site du vélodrome et la prévention sur le risque de condensation.

Énoncé: Partie C · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - SIN 2023

Corrigé

Corrigé proposé par AprenAI (non officiel)

Question C.1 : Compléter l’équation de « humidite[i] » dans le document DRS3 en fonction des numéros de broches des sondes d’hygrométrie.

Réponse : ```pseudocode hum_vers_N * lectureEntreeAnalogique(broche_automate[i+12]) ```

Question C.2 : Condition du Si pour la recherche du minimum de condensation.

Réponse : ```pseudocode temp_condensation[i] < temp_mini_condensation ```

Question C.2 : Mise à jour de la variable temp_mini_condensation.

Réponse : ```pseudocode temp_mini_condensation = temp_condensation[i] ```
