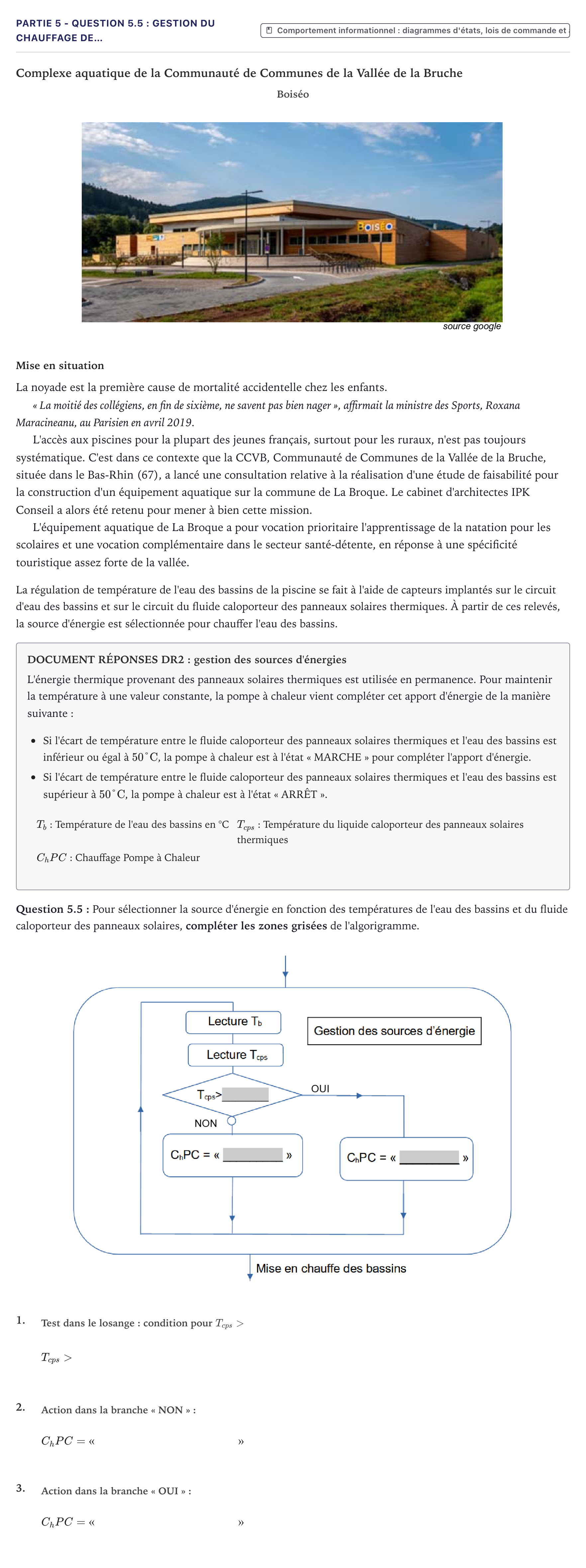

Partie 5 - Question 5.5 : Gestion du chauffage de… · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - ITEC 2022

Complexe aquatique de la Communauté de Communes de la Vallée de la Bruche

Boiséo

Mise en situation

La noyade est la première cause de mortalité accidentelle chez les enfants.

« La moitié des collégiens, en fin de sixième, ne savent pas bien nager », affirmait la ministre des Sports, Roxana Maracineanu, au Parisien en avril 2019.

L'accès aux piscines pour la plupart des jeunes français, surtout pour les ruraux, n'est pas toujours systématique. C'est dans ce contexte que la CCVB, Communauté de Communes de la Vallée de la Bruche, située dans le Bas-Rhin (67), a lancé une consultation relative à la réalisation d'une étude de faisabilité pour la construction d'un équipement aquatique sur la commune de La Broque. Le cabinet d'architectes IPK Conseil a alors été retenu pour mener à bien cette mission.

L'équipement aquatique de La Broque a pour vocation prioritaire l'apprentissage de la natation pour les scolaires et une vocation complémentaire dans le secteur santé-détente, en réponse à une spécificité touristique assez forte de la vallée.

La régulation de température de l'eau des bassins de la piscine se fait à l'aide de capteurs implantés sur le circuit d'eau des bassins et sur le circuit du fluide caloporteur des panneaux solaires thermiques. À partir de ces relevés, la source d'énergie est sélectionnée pour chauffer l'eau des bassins.

DOCUMENT RÉPONSES DR2: gestion des sources d'énergies

L'énergie thermique provenant des panneaux solaires thermiques est utilisée en permanence. Pour maintenir la température à une valeur constante, la pompe à chaleur vient compléter cet apport d'énergie de la manière suivante:

Si l'écart de température entre le fluide caloporteur des panneaux solaires thermiques et l'eau des bassins est inférieur ou égal à $50\ \text{°C}$, la pompe à chaleur est à l'état « MARCHE » pour compléter l'apport d'énergie.

Si l'écart de température entre le fluide caloporteur des panneaux solaires thermiques et l'eau des bassins est supérieur à $50\ \text{°C}$, la pompe à chaleur est à l'état « ARRÊT ».

$T_b$: Température de l'eau des bassins en °C

$T_{cps}$: Température du liquide caloporteur des panneaux solaires thermiques

$C_hPC$: Chauffage Pompe à Chaleur

Question 5.5: Pour sélectionner la source d'énergie en fonction des températures de l'eau des bassins et du fluide caloporteur des panneaux solaires, compléter les zones grisées de l'algorigramme.

1.

$T_{cps} >$

2.

$C_hPC = \text{«}$

$\text{»}$

3.

$C_hPC = \text{«}$

$\text{»}$
