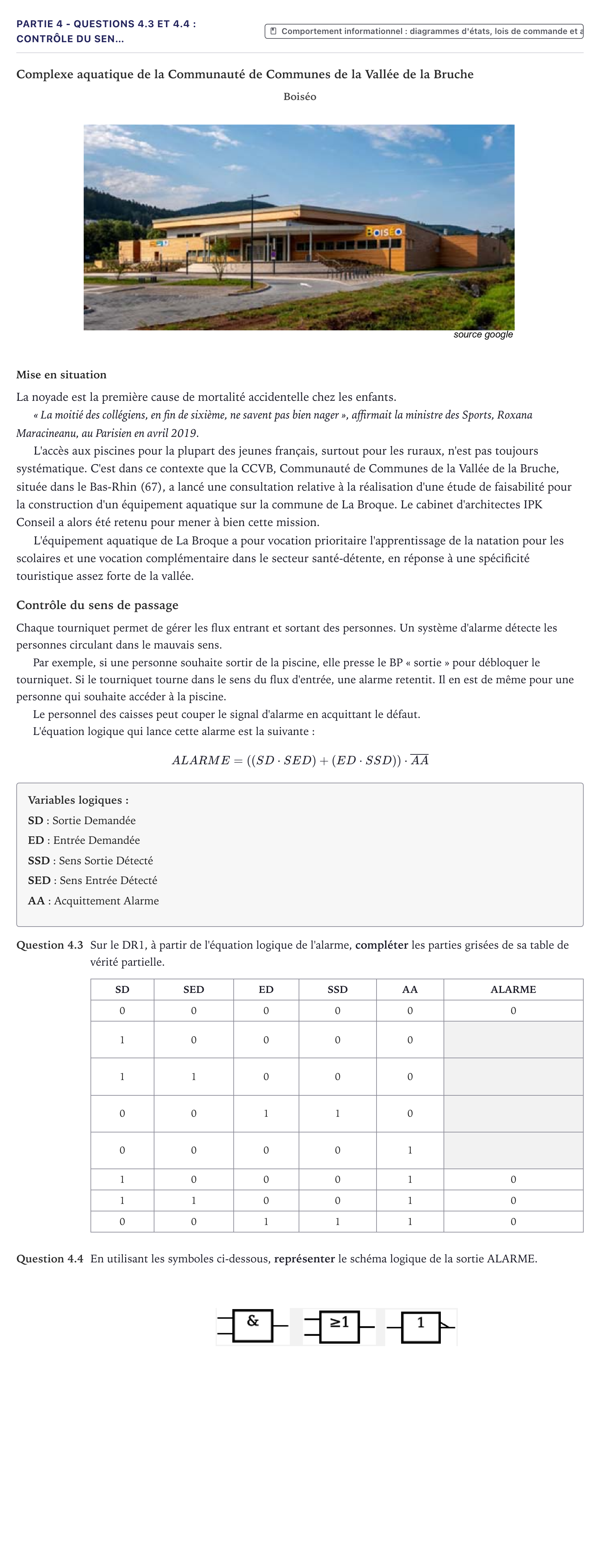

Partie 4 - Questions 4.3 et 4.4 : Contrôle du sen… · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - ITEC 2022

Complexe aquatique de la Communauté de Communes de la Vallée de la Bruche

Boiséo

Mise en situation

La noyade est la première cause de mortalité accidentelle chez les enfants.

« La moitié des collégiens, en fin de sixième, ne savent pas bien nager », affirmait la ministre des Sports, Roxana Maracineanu, au Parisien en avril 2019.

L'accès aux piscines pour la plupart des jeunes français, surtout pour les ruraux, n'est pas toujours systématique. C'est dans ce contexte que la CCVB, Communauté de Communes de la Vallée de la Bruche, située dans le Bas-Rhin (67), a lancé une consultation relative à la réalisation d'une étude de faisabilité pour la construction d'un équipement aquatique sur la commune de La Broque. Le cabinet d'architectes IPK Conseil a alors été retenu pour mener à bien cette mission.

L'équipement aquatique de La Broque a pour vocation prioritaire l'apprentissage de la natation pour les scolaires et une vocation complémentaire dans le secteur santé-détente, en réponse à une spécificité touristique assez forte de la vallée.

Contrôle du sens de passage

Chaque tourniquet permet de gérer les flux entrant et sortant des personnes. Un système d'alarme détecte les personnes circulant dans le mauvais sens.

Par exemple, si une personne souhaite sortir de la piscine, elle presse le BP « sortie » pour débloquer le tourniquet. Si le tourniquet tourne dans le sens du flux d'entrée, une alarme retentit. Il en est de même pour une personne qui souhaite accéder à la piscine.

Le personnel des caisses peut couper le signal d'alarme en acquittant le défaut.

L'équation logique qui lance cette alarme est la suivante:

$$ALARME = ((SD \cdot SED) + (ED \cdot SSD)) \cdot \overline{AA}$$

Variables logiques:

SD: Sortie Demandée

ED: Entrée Demandée

SSD: Sens Sortie Détecté

SED: Sens Entrée Détecté

AA: Acquittement Alarme

Question 4.3

Sur le DR1, à partir de l'équation logique de l'alarme, compléter les parties grisées de sa table de vérité partielle.

SD

SED

ED

SSD

AA

ALARME

0 · 0 · 0 · 0 · 0

0

1 · 0 · 0 · 0 · 0

1 · 1 · 0 · 0 · 0

0 · 0 · 1 · 1 · 0

0 · 0 · 0 · 0 · 1

1 · 0 · 0 · 0 · 1

0

1 · 1 · 0 · 0 · 1

0

0 · 0 · 1 · 1 · 1

0

Question 4.4

En utilisant les symboles ci-dessous, représenter le schéma logique de la sortie ALARME.
