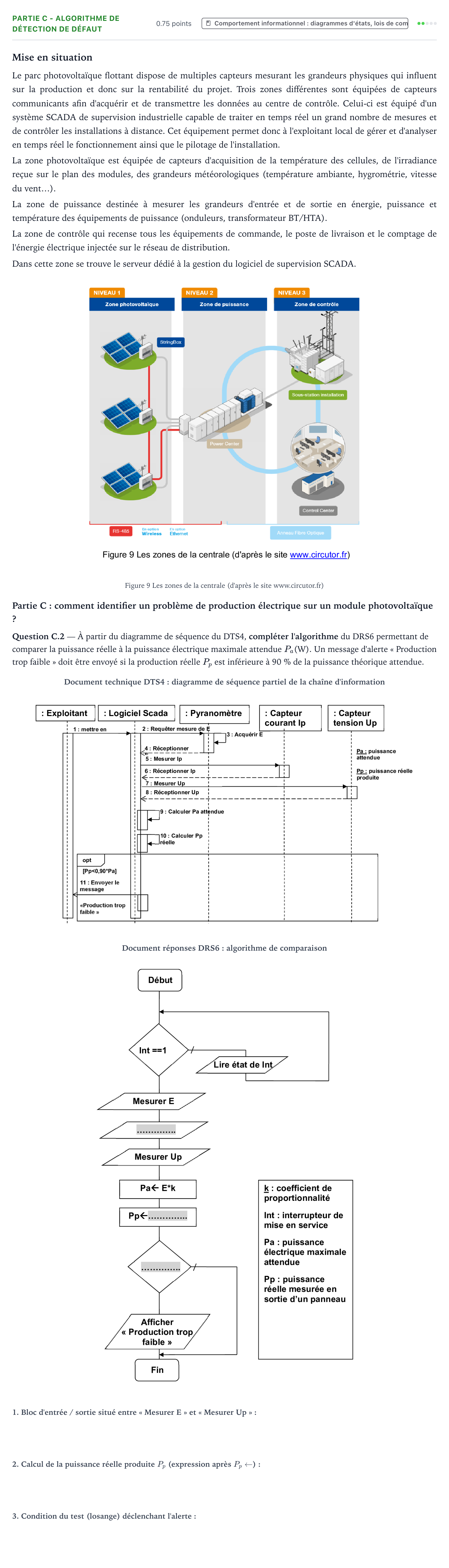

Partie C - Algorithme de détection de défaut · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole remplacement - SIN 2024

Mise en situation

Le parc photovoltaïque flottant dispose de multiples capteurs mesurant les grandeurs physiques qui influent sur la production et donc sur la rentabilité du projet. Trois zones différentes sont équipées de capteurs communicants afin d'acquérir et de transmettre les données au centre de contrôle. Celui-ci est équipé d'un système SCADA de supervision industrielle capable de traiter en temps réel un grand nombre de mesures et de contrôler les installations à distance. Cet équipement permet donc à l'exploitant local de gérer et d'analyser en temps réel le fonctionnement ainsi que le pilotage de l'installation.

La zone photovoltaïque est équipée de capteurs d'acquisition de la température des cellules, de l'irradiance reçue sur le plan des modules, des grandeurs météorologiques (température ambiante, hygrométrie, vitesse du vent…).

La zone de puissance destinée à mesurer les grandeurs d'entrée et de sortie en énergie, puissance et température des équipements de puissance (onduleurs, transformateur BT/HTA).

La zone de contrôle qui recense tous les équipements de commande, le poste de livraison et le comptage de l'énergie électrique injectée sur le réseau de distribution.

Dans cette zone se trouve le serveur dédié à la gestion du logiciel de supervision SCADA.

Figure 9 Les zones de la centrale (d'après le site www.circutor.fr)

Partie C: comment identifier un problème de production électrique sur un module photovoltaïque ?

Question C.2 — À partir du diagramme de séquence du DTS4, compléter l'algorithme du DRS6 permettant de comparer la puissance réelle à la puissance électrique maximale attendue $P_a$(W). Un message d'alerte « Production trop faible » doit être envoyé si la production réelle $P_p$ est inférieure à 90 % de la puissance théorique attendue.

Document technique DTS4: diagramme de séquence partiel de la chaîne d'information

Document réponses DRS6: algorithme de comparaison
